关于相位噪声Phase noise的定义
在频域上，数据偏移量用相位噪声来定义。对于频率为f0的时钟信号而言，如果信号上不含抖动，则信号的所有功率应集中在频率点f0处，由于任何信号都存在抖动，这些抖动有些是随机的，有些是确定的，分布于相当广的频带上，因此抖动的出现将使信号功率被扩展到这些频带上。信号的相位噪声，就是信号在某一特定频率处的功率分量，将这些分量连接成的曲线就是相位噪声曲线。相位噪声通常定义为在某一给定偏移处的dBc/Hz值，其中dBc是以dB为单位的该功率处功率与总功率的比值。如一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号总功率的比值，即在fm频率处1Hz范围内的面积与整个噪声频率下的所有面积之比。
在许多高端通信应用中都会使用到晶振，为了更好地保证设备高效使用，消除相位噪声来保持电子RF电路中强大的频率稳定性非常重要。而对于雷达系统中的精确瞄准和其他通信系统中的频谱纯度而言，尤其如此。
相位噪声发生在波形的频域中，由相位(频率)的快速，短期，随机波动而组成，这是由时域不稳定性(抖动)所引起。但相位噪声并不等同于抖动。抖动是一种描述晶振在时域中的稳定性的方式。它将所有噪声源组合在一起，并显示它们相对于时间的影响。用最简单的术语来说，相位噪声描述了晶振在频域中的稳定性，而抖动则描述了时域中的稳定性。
了解相位噪声五个简单步骤：
1、光谱密度

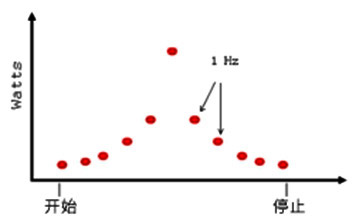

频谱密度是在频域中信号功率强度的度量。 频谱密度提供了一种有用的方式来表征随机信号的幅度与频率含量。在选择的不同频率间隔上绘制每个频谱密度点时(在本例中为1Hz)，你将看到一个如下图所示的图形：
2、信号功率密度

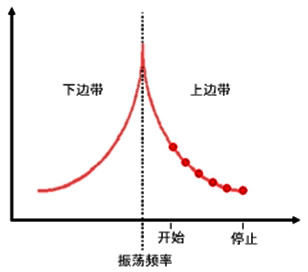

所谓的噪声信号功率密度 。从开始到停止的图形的上边带，这称为“单边带”。
3、噪声功率密度
现在，我们可以将单边带的绘制部分称为噪声(高于标称振荡器频率(Fosc)且与谐波无关的任何东西都可以视为相位噪声)。图中此部分的技术术语为“ 噪声功率密度”。由于要查找的范围较大，因此此时我们以dBW(LOG(Watts))为单位测量噪声功率密度。
4、SSB噪声密度
当我们结合单边带和噪声功率密度时，实际上是在测量所谓的SSB(单边带)噪声密度。
5、相位噪声
最后，我们可以在时域中观察到这一点，然后看到一个“抖动”波形(见图表)，我们正在观察“抖动”。因为抖动远小于一个完整周期(请参见以下图表)，所以可以说它是由“相位波动”(而不是频率波动)引起的。由于这些波动是噪声，因此实际上是相位噪声。
所以SSB噪声密度=相位噪声，这就是相位噪声的来源。
一般引起相位噪声的三个因素如下
1、高振动
2、微振动
3、g力和加速度灵敏度
以下是晶振中常见的相位噪声源：
1、热(约翰逊)噪声
2、散粒噪声
3、闪烁噪声(粉红色噪声)
4、晶体缺陷(老化)
