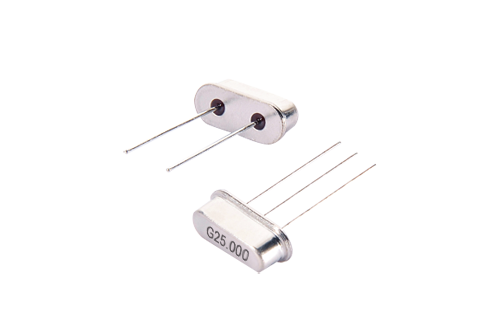

（晶诺威科技插件两脚晶振与三脚晶振产品对比图）
三脚晶振主要参数:
- 频率范围:3.200MHz to 100.000MHz
- 体积:11.05×4.65×3.38mm
- 调整频差：±10ppm to ±30ppm
- 温度频差：±10ppm to ±30ppm
- 工作温度(°C)：-20~+70,-40~+85
- 负载电容：12pF,20pF或定制
- 绝缘阻抗：3.2 to 3.57MHz＜250Ω, 3.579 to 4MHz＜150Ω, 4 to 5MHz＜120Ω, 5 to 6MHz＜100Ω, 6 to 7MHz＜80Ω, 7 to 10MHz＜60Ω, 10 to14MHz＜60Ω, 14 to 20MHz＜40Ω, 20 to 40MHz＜30Ω
- 激励功率：100μW Typical
- 年老化率：±5ppm/ year max.
（三脚晶振250B测试电路）
（晶诺威科技两腿晶振与三腿晶振引线对比图）
三脚晶振引线使用方式：中间脚接地
3rd Lead is Grounded, Ideal for EMI Sensitive Applications
目的：
1、导走晶振周边电磁波（设备工作时，突然产生的强信号）对晶振输出频率之干扰，起到屏蔽信号作用，确保晶振稳定正常工作。
2、导走静电，消除电路中产生的静电对电流的影响，从而达到消除干扰的目的，避免发生晶振不稳定工作的隐患。
另外，若电路板存在较强杂波而严重影响到晶振频率输出的精度及稳定性，晶诺威科技建议针对晶振增加绝缘垫片。
绝缘垫片作用：
- 屏蔽电路板杂波及静电等对晶振正常输出时钟信号的干扰。
- 避免因PCB板老化造成周边电路裸露与晶振两腿发生短路而造成晶振停振。
- 防止残存焊锡接触晶振外壳（包括晶振基座）而导致晶振腿与外壳之间短路。
三脚晶振主要应用领域：
变频器、电力系统、工业系统、通信设备、物联网、UPS、网路设备等。
