一般情况下，从晶振外观只能看到晶振封装类型与焊盘数量，比如：圆柱插件晶振、49S、49SMD、无源贴片晶振、有源贴片晶振等。根据丝印，一般可以了解到晶振厂家及频率信息，当然，每个晶振厂家针对丝印的规则也不一样。就拿晶诺威科技生产的晶振产品为例：

（图一）



从图一来看，我们只能了解到该颗晶振为圆柱直插晶振、两脚。从丝印“G16.000”来看，其频点为16.000MHz，“G”代表Genuway,即晶诺威科技英文名称的首字母。

（图二）

图二为49S直插晶振，分为两类：三脚与两脚。丝印为：“G25.000”,“G”说明该颗晶振由晶诺威科技生产，频点为25.000MHz。

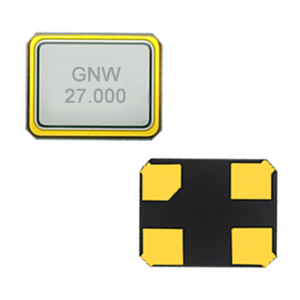

（图三）

图三为贴片无源晶振，焊盘数量为4，丝印“GNW”代表Genuway,即晶诺威科技英文简称，27.000注明其频点为27.000MHz。



（图四）

图四为贴片有源晶振，焊盘数量为4，频点为26.000MHz, 丝印“GNW”代表Genuway,即晶诺威科技英文简称。丝印左下角的圆点标识很重要，代表这是“空脚位”。仔细从4个焊盘形状来看，左上角的焊盘缺角，也再次提示这是“空脚位”。

不难看出，仅从晶振外观我们获取晶振参数信息甚少，比如晶振的重要电气参数还包括无源晶振的负载电容、频差，有源晶振的工作电压等等。

在晶振领域，SMD代表为无源贴片晶振，OSC则为有源贴片晶振，OSC2016中的数字“2016”代表晶振尺寸。

例如：

一颗SMD1612 26M主要参数:

标称频率:26.000MHz

体积:1.6×1.2×0.35mm

调整频差:±10ppm

温度频差：±10ppm to ±30ppm

工作温度(°C)：-20~+70

负载电容：9pF

绝缘阻抗： ＜150Ω

激励功率：10μw (100μW max.)

年老化率：±3ppm/ year max.

一颗OSC2016 26M主要参数:

标称频率: 26.000MHz

体积:2.0×1.6×0.8mm

工作电压:1.8V

调整频差：±10ppm

温度频差：±10ppm to ±30ppm

工作温度(°C)：-20~+70

输出方式：HCMOS 方波

输出负载：15pF

占空比：45% to 55%

上升/下降时间： <6ns

功耗：<5mA

由以上数据可以看出，若需要了解晶振型号及晶振参数详情，仅看晶振外观是远远不够的，我们还需要进一步获取晶振重要参数信息。甚至有时候有必要与晶振厂家工程部及时沟通，比如常见的无源晶振与外接电容的匹配问题、频率偏差问题、有源晶振的脚位辨识及电压输入范围等，来共同解决晶振在实际应用中发生的问题，以便使产品性能得到更快更好的完善化。若遇到晶振应用问题，晶诺威科技非常乐意为您提供专业技术支持。

附：

1、晶诺威科技产贴片式无源晶振SMD2016-4P主要规格参数如下：

2、晶诺威科技产贴片式有源晶振OSC2016-4P主要规格参数如下：
