晶振的精度看哪个参数？晶振PPM值如何计算？

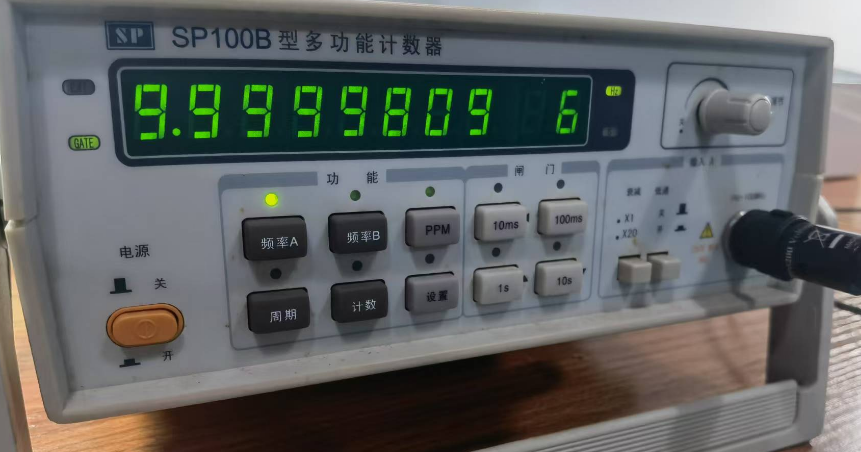

如上图所示：

“M”在英文中是 million的缩写，即百万的意思，数字为1000000

Hz是赫兹的意思，指晶振每秒振动的次数。

比如：晶振24MHz指的是该晶振在理想工作状态每秒振动次数为24000000Hz。

在晶振的各项电气参数中，若要根据重要程度排位的话，位于首位的则是它的PPM值，即频率精度。PPM值越小表明这颗晶振精度越高，时钟芯片反应越佳。因此，晶振的精度要看参数PPM的大小。

那么，在晶振实际工作中，它的PPM值该如何计算呢？

例如，一只标称值10MHz、误差±20ppm、温度范围-20℃～+70℃的晶振，它的含义是在-20℃～+70℃温度范围内，这只晶振的频率误差范围是：±（10MHz × 20ppm）=±200Hz。也就是晶振的频率将在9.999800MHz至10.000200MHz之间。

再以SMD2520 16MHz  ±10ppm为例：

16MHz=16000000Hz

±10ppm：晶振频率误差范围为：±（16MHz* 10ppm）=±160Hz，即：晶振输出频率精度应该处于15.999840MHz至16.000160MHz之间。

假如频率计数器实测输出频率为15.999223MHz，晶振的实际输出频率偏负向了，显然已经偏出±10ppm。用公式反推得出数据约为：-48ppm。这时可以得出结论，晶振已严重超差，足够可以引发芯片无法捕捉频率信号并导致蓝牙出现上述各种不良。
