（无源晶振SMD3225 26MHz 9PF ±10ppm在电路中的应用）

晶振不准指的是晶振在实际工作中PPM值变化超差了。PPM即频率精度，PPM值越小表明这颗晶振精度越高，时钟芯片反应越佳。

例如，一只标称值10MHz、误差±20ppm、温度范围-20℃～+70℃的晶振，它的含义是在-20℃～+70℃温度范围内，这只晶振的频率误差范围是：±（10MHz × 20ppm）=±200Hz。也就是晶振的频率将在9.9998MHz至10.0002MHz之间。

再以SMD2520 16MHz  ±10ppm为例：

16MHz=16000000Hz

±10ppm：晶振频率误差范围为：±（16MHz* 10ppm）=±160Hz，即：晶振输出频率精度应该处于15.999840MHz至16.000160MHz之间。

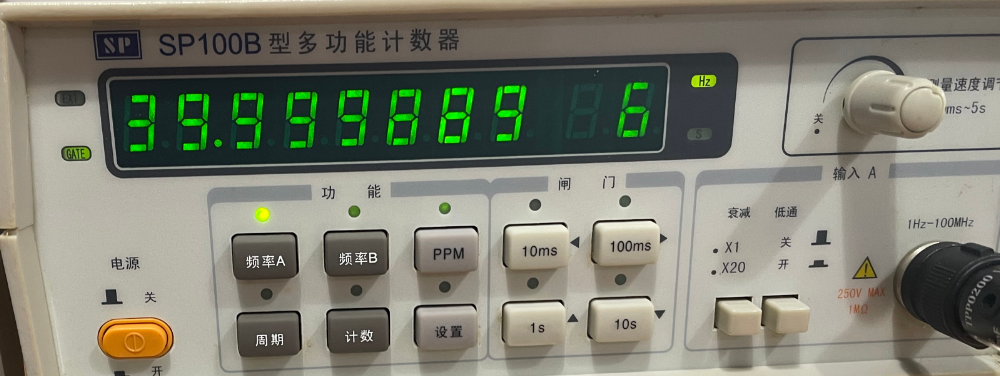

假如频率计数器实测输出频率为15.999223MHz，晶振的实际输出频率偏负向了，显然已经偏出±10ppm。用公式反推得出数据约为：-48ppm。这时可以得出结论，晶振已严重超差，足够可以引发芯片无法捕捉频率信号并导致蓝牙出现上述各种不良。

晶振不准的原因分为四种情况：

1、晶振本身精度未能达到实际IC需求，比如，本应该需要晶振精度为±10ppm，实际采用的却是±30ppm的晶振。针对无源晶振，再千方百计调节外接电容，也只能起到微调频率的作用，而无法大幅度调整晶振实际输出频率的精度。

2、晶振本身稳定性差，涉及到生产工艺方面，如晶片污染、DLD2不良等。

3、若采用的为有源晶振，选择精度更高的有源晶振就好了，原因很简单，就是有源晶振的频率精度无法调节。

4、石英晶振不管是有源晶振还是无源晶振，在实际工作中都会受到一定的温度影响，我们称之为“温漂”现象，若设备需要在温度变化较大的环境下使用，建议选择宽温晶振。在正规晶振厂家的晶振规格书都有注明“工作温度”及“温度频差”的数据。

举例：

晶诺威科技的规格书关于无源晶振SMD2016主要参数如下:
