无源晶振电路设计方法建议如下：

（1）让晶振，外部电容器与IC之间的信号线尽可能保持最短。当非常低的电流通过晶振时，若线路太长，会造成更多电磁干扰对晶振的影响，同时寄生电容也会增加，影响晶振频率精度。

（2）需要特别注意晶振和地的走线。

（3）晶振位置尽可能要远离时钟线路和频繁切换的信号线。

（4）晶振尽可能要远离电源及电路板边缘。

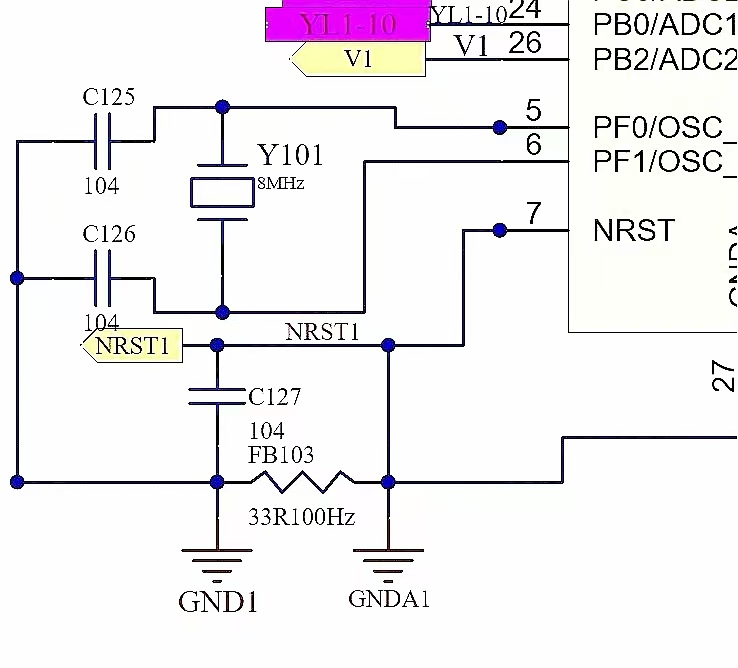

晶振电路在电路板的设计

（晶诺威科技无源贴片晶振产品图片）

（1）总线信号都用电阻拉一下。之所以这样做的原因有很多，但并一定每个都需要，在上下拉电阻拉一个单纯的输入信号，电流也就几十微安以下。如果拉一个被驱动的信号，电流将会达到毫安级。如果对于数据和地址总线上的信号，都进行上拉，几瓦的功耗都将消耗在上面。

（2）CPU和FPGA不用的信号怎么处理

如果选择悬空，受外界一点点干扰，就可能成为反复震荡的输入信号。MOS器件的功耗基本取决于门电路的翻转次数。如果全部上拉，也会有微安级电流，所以最好设置成输出。

（3）存储芯片的片选信号接地

大部分存储器在片选有效时候的功耗是片选无效时候的100倍以上，所以最好使用CS来控制芯片，而不要一直接地。并且在满足要求的情况下，尽可能的缩短片选脉冲的宽度。

（4）关于信号过冲

大部分信号都是有过冲的，如果过冲不是很大，就不需要添加匹配电阻。如果和输出阻抗匹配上同样大小的电阻，将会导致电流大，提高了功耗，也会减小信号幅度，严重的时候将会导致不能使用。所以对于TTL、LVDS、422等信号，只要做到过冲可以接受即可。

（5）电源芯片功耗问题

电源芯片等一些小芯片，手册上写的功耗很小，但是加上负载之后就不一样了。在使用这些芯片的时候，需要注意所带的负载情况。

晶振的负载电容（CL））是指在电路中跨接晶体两端的总的外界有效电容。是指晶振要正常振荡所需要的电容。一般外接电容，是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑IC输入端的对地电容。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻。

晶振的负载电容CL=[(Cd*Cg)/(Cd+Cg)]+Cic+CS式中Cd、Cg为分别接在晶振的两个脚上和对地的电容,Cic（集成电路内部电容）+CS（PCB上杂散电容)，当外界电容偏小时，其振荡频率正向偏移；而当它的外界电容偏大时，其振荡频率负向偏移。

调整方式：

若输出晶振频率产生偏移，可用频率计测出其振荡频率，将其与标称频率32.768KHz相比较。若测得频率大于32.768KHz，说明外界电容偏小。若测得频率小于32.768KHz，说明外接电容偏大。

如果实际的负载电容配置不当，第一会引起线路参考频率的误差。另外如在发射接收电路上会使晶振的振荡幅度下降（不在峰点），影响混频信号的信号强度与信噪。当波形出现削峰，畸变时，可增加负载电阻调整(几十K到几百K)。要稳定波形是并联一个1M左右的反馈电阻。

无源晶振（晶体谐振器）工作原理：

在石英水晶片的上下两面分别镀上电极，通过在两电极上加一定的电压，因为石英有压电效应，电压形成了，自然就会产生形变，从而给IC提供一个正弦波形。通过IC的内部整形和PLL电路后产生方波，然后输入给下级电路。有源晶振就是把频率部分和驱动PLL电路集成在IC外部，自成一体，直接输出方波供下级电路使用。
