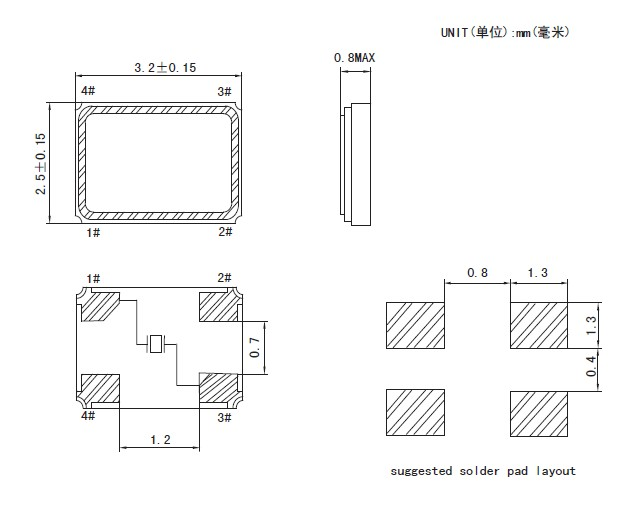

4个引脚无源晶振的脚位为对角接线,不用担忧贴反,即:这两个脚位不存在方向性,不分正负极。4脚无源晶振引脚内部电路图见上图。

4脚无源晶振1脚和3脚接反怎么办?含晶振引脚内部电路图

晶诺威科技4脚无源贴片SMD3225-8MHz产品图

解释:

Pad Connections
Pad1& Pad3 are connected with  the internal crystal.
Pad2 & Pad4 are connected with the metal lid, so they should be connected to the ground.

4脚无源晶振1脚和3脚接反怎么办?含晶振引脚内部电路图

4脚无源晶振:pad 1和pad 3为频率输入引脚及频率输出引脚,其余两个pad脚(pad 2和pad 4)均为接地引脚,即使把它旋转180度,也只是pad 1和pad 3互换位置,即输入pad脚变成了输出pad脚,而输出pad脚则变成输入pad脚,没有任何差别,晶振正常工作,不会导致任何性能及功能性差异。因此,无源贴片晶振SMD3225的1脚和3脚可以对调。

4脚无源晶振1脚和3脚接反怎么办?含晶振引脚内部电路图

4脚无源晶振电路应用范例,如下图所示:

注:图中晶振未加外接电容。
