（显示器显像故障）
设备不良现象表现为显示器不出彩或彩条等问题。在排除ISP（Image Signal Processing 图像信号处理系统）自身寄存器设定与TV Decoder输出周边參数不对的因素外，电路应用中的问题很有可能为晶振频偏所致。
举例：某款安防视频监控采用的晶振规格参数如下：
- 晶振规格：无源贴片晶振SMD3225
- 体积：3.2×2.5×0.70mm
- 晶振厂家：晶诺威科技
- 标称频率：27.000000MHz
- 调整频差：±10PPM (常温25℃)
- 温度频差 ：±30PPM (工作温度范围-40~+85℃)
- 负载电容CL：15PF
- 谐振电阻：<40Ω
- 激励功率：10μw (100μW max.)

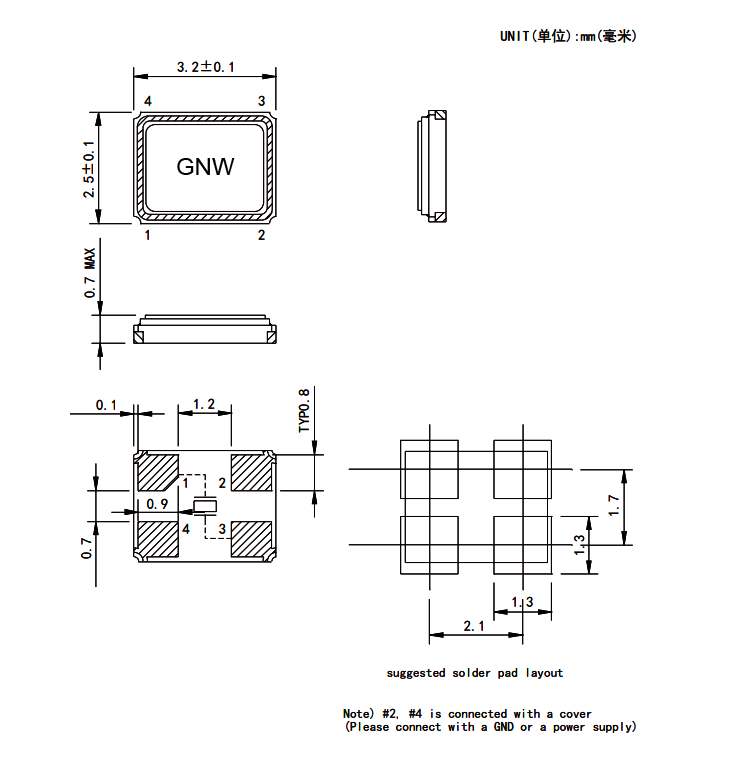

SMD3225无源贴片晶振焊盘及脚位说明
SMD3225无源贴片晶振使用说明：
晶振最关注的参数是频偏与负载电容，通过负载电容才能确定C1和C2电容取值。
（无源晶振典型起振电路）
注：
1、C1和C2为外加负载电容
2、R116为回授电阻，约为200KΩ~1MΩ
3、R117为限流电阻，一般回路不需接此电阻，回路振幅过大可增加，取值约470 Ω~1K Ω
负载电容计算公式如下：
CT=(C1*C2)/(C1+C2)
CL=CT+Cs
Cs: 线路上分布的杂散电容
CL:负载值，指特定负载频率时的负载电容(pF)
通过所选晶振负载电容CL，我们能够计算出外接电容（即：外加负载电容/匹配电容/接地电容）的取值，通常我们会对C1与C2取同样的值，因此：
CT=CL-Cs=15p-Cs
通常我们对杂散电容Cs取值为4~6pF。取经验值5pF，因此求出C1,C2的匹配值为20pF。
实际值须要每种板子实际测量，正因如此，才有了定标一说，尤其对频率极度敏感的应用电路，正如CCD板机中CVBS复合模拟信号输出。当中调制在亮度信号中的色度是固定频率(3.58Mhz/4.43Mhz)并利用与Reference Color Burst之间的相位差出彩，因此频率失准后才会出现诸多与颜色相关的问题。
实际匹配电容调校
负载电容选值：
(1)选择10pF电容
1、C1=C2=10pF
2、标称频率f1 =27.000000Mhz
3、实测频率f2 = 27.001296Mhz
4、频率误差E1=1296Hz
5、实际频偏等于(E1*10^6)/f1 = +48PPM
(2)选择22pF电容
1、 C1=C2=22pF
2、标称频率f1 =27.000000MHz
3、实测频率f2 =26.999890MHz
4、频率误差E1=-110Hz
5、实际频偏等于(E1*10^6)/f1 =-4PPM
由上可知。我们应该将匹配电容加大，以减小实际频率。
通过多次更换不同外接电容測试，最终确定使用22pF电容，频偏能满足要求。实际使用电容为22pF。依据计算公式。该PCB板的Cs约为4pF。
（负性阻抗测试）
负性阻抗调校
负性阻抗是用来评价振荡回路品质(Q)的指标。在某些情况下(老化，温度变化，电压变化…等)，振荡回路会失效，回路可能不起振。因此IC 负性阻抗 (Negative resistance ,-R )的确认就变得相对重要。稳定的振荡回路，振荡IC的负性阻抗(-R)至少为晶振阻抗的5倍以上。即|-R| > 5Rr。
负性阻抗的测量方式：
1、串联电阻R118到Crystal 的输出端(Xout)
2、调整R118值，使Crystal 由起振至停止振荡
3、当电路由起振至停止振荡时，测量R119值
4、得到负性阻抗|-R| = R119+Rr，Rr为晶振的谐振电阻
注：回路的杂散电容会影响到上述结果的准确性
通过以上步骤，测量出R119值大于1K，因此满足负性阻抗要求。假设实测结果不能满足负性阻抗。则应减小C1电容值。再微调C2。直到满足以上两个条件；假设一定（建议）要使C1和C2选值一致，则应当先将R118值调整到大于5R(200R)，然后测量是否起振。
附：
1、板机厂商建议，板机应用方案中，晶振封装规格建议选用SMD封装。除了抗跌落性好之外，最重要的是温度频偏低，更适合户外高低温环境应用。
2、晶振厂家晶诺威科技建议，晶振匹配网络中，R117的位置即使不用，一定要预留焊接0R电阻。通过该电阻能调整频率幅值，避免因此又一次Layout。
