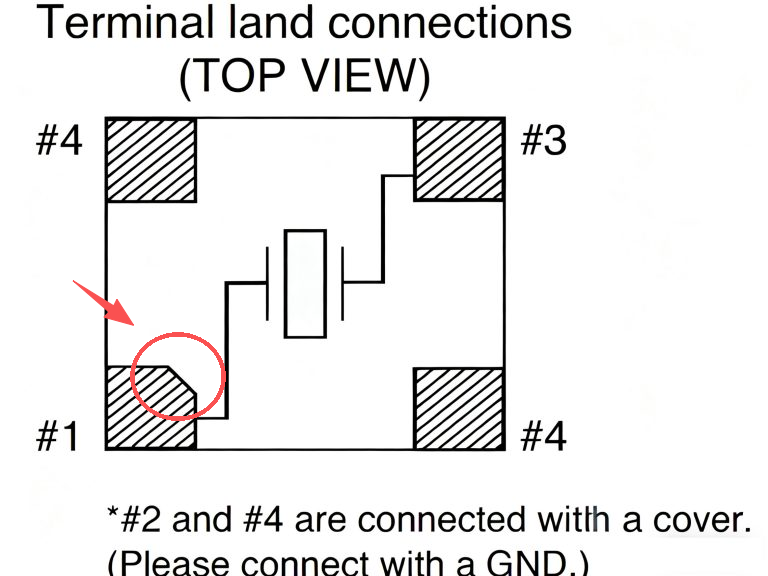

（四脚无源贴片晶振焊盘内部连接电路图）

如上图所示，四脚无源晶振脚1（图示中焊盘为缺角）与脚3（脚1对角）为无源晶振的管脚（频率输入脚与频率输出脚）。脚1与脚3没有方向性，可以互换，无需担忧贴反。脚2与脚4这两个焊盘均与晶振金属外壳连接，主要作用有二：一是抗干扰，二是增强在电路板上的牢固性。晶诺威科技建议脚2与脚4接地。

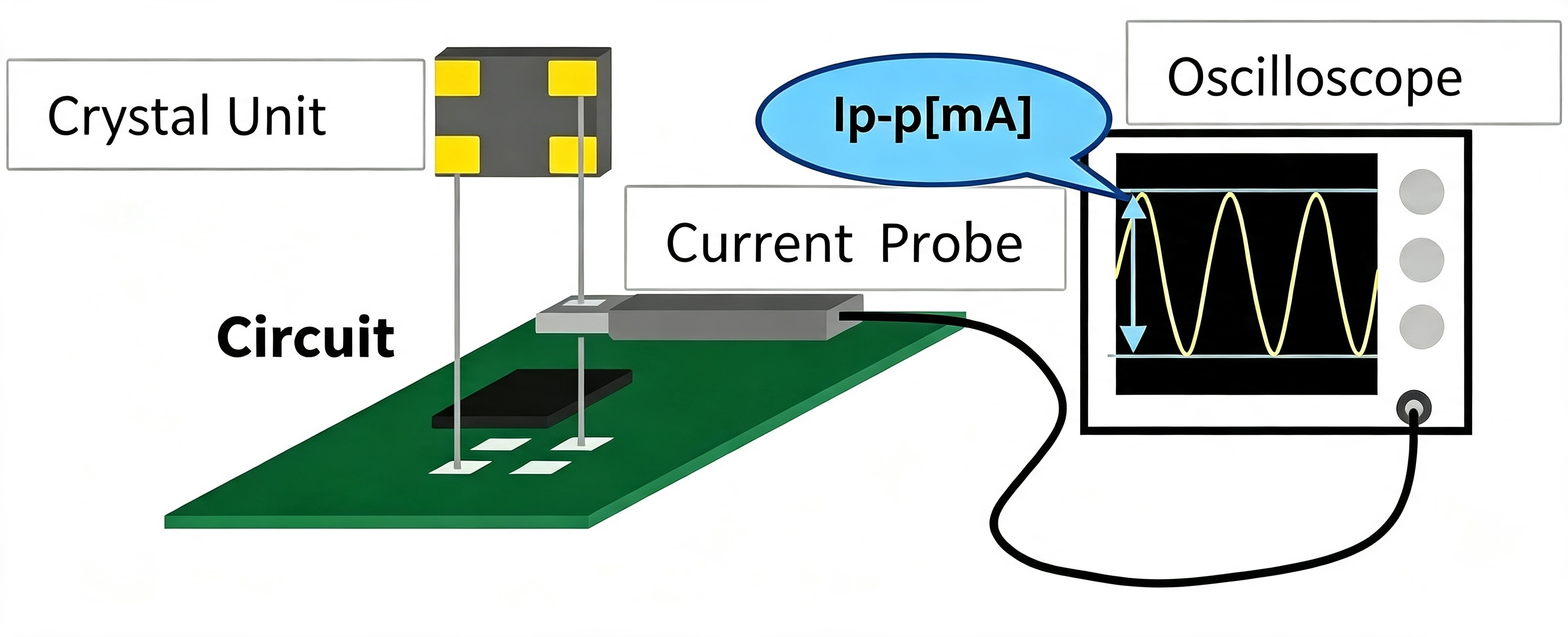

无源晶振（晶体谐振器）工作原理：

在石英水晶片的两边镀上电极，在两电极上加一定的电压，利用石英的压电效应特性使其产生形变，从而给IC提供一个正弦波，通过IC的内部整形和PLL电路后产生方波，然后输入给下级电路。
