一般情况下，RTC无源晶振32.768K（CL=12.5PF时）引脚会各接一个18~22pF的对地电容。这种MCU振荡电路的全称叫“三点式电容振荡电路”。两个外接电容的作用主要为：对频率进行微调及使频率趋于更稳定性。

在频率微调方面，外接电容与无源晶振输出频率之间为反比关系。具体请参阅本网站相关文章，此处不再赘叙。

外接电容对于无源晶振输出频率的稳定作用解析如下：

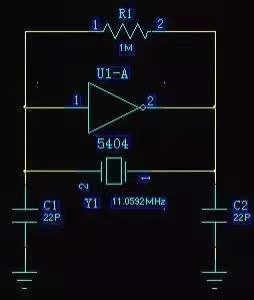

（无源晶振正弦波振荡电路）

无源晶振相当于三点式里面的电感，C1和C2就是电容，5404非门和R1为实现一个NPN的三极管。

5404必然需要一个电阻，否则它将处于饱和截止区，而非放大区，R1相当于三极管的偏置作用，使5404处于放大区域内，那么5404就是一个反相器，这个就实现了NPN三极管的作用，NPN三极管在共发射极接法时也是一个反相器。

正弦振荡电路的振荡条件：

系统放大倍数大于1，即相位满足 360°。5404因为是反相器，实现了 180°移相，那么就需要 C1，C2 和Y1实现 180°移相。当 C1，C2，Y1 形成谐振时，就能够实现180移相。谐振时，C1、C2 上通过的电流等同，地（GND）在 C1、C2 中间，所以恰好电压相反，实现 180 移相。当 C1增大时,C2端的振幅增强，当C2降低时，振幅也增强。

有时，C1，C2不焊也能起振，这个不是说没有 C1，C2，而是因为芯片引脚的分布电容引起的，因为本来这个 C1，C2 就不需要很大，所以这一点很重要。还有另外一种情况是，芯片内部已经配置了电容。

因为 5404 的电压反馈是靠 C2 的，假设 C2 过大，反馈电压过低，这个也是不稳定，假设 C2 过小，反馈电压过高，储存能量过少，容易受外界干扰，也会辐射影响外界。C1 的作用对C2恰好相反。因为在我们布线时，假设为比较厚的双面板，分布的杂散电容的影响不会很大，但假设在高密度多层板时，就需要考虑分布的杂散电容。

建议

对于一些工控的项目，建议不要采用RTC无源晶振方案，也是主要由于无源晶振需要起振的原因，而工控项目要求稳定性要好，所以会通过直接选择RTC有源晶振32.768K来获取更稳定的时钟信号源。附RTC有源晶振32.768K测试电路图如下：
