晶振负载电容12.5pF是什么意思？

答：指晶振的负载电容（Load Capacitance）为12.5pF。该值属于无源晶振的固定电气参数，一般由相关时钟芯片来指定其所需晶振负载电容值的选取大小，如为6PF、PF、8PF、9PF、10PF、12.5PF、15PF、18PF、还是20PF等。一般情况下，负载电容越小，晶振功耗越低。晶振负载电容（CL）选择不当，可能会造成晶振频偏超差或不起振。

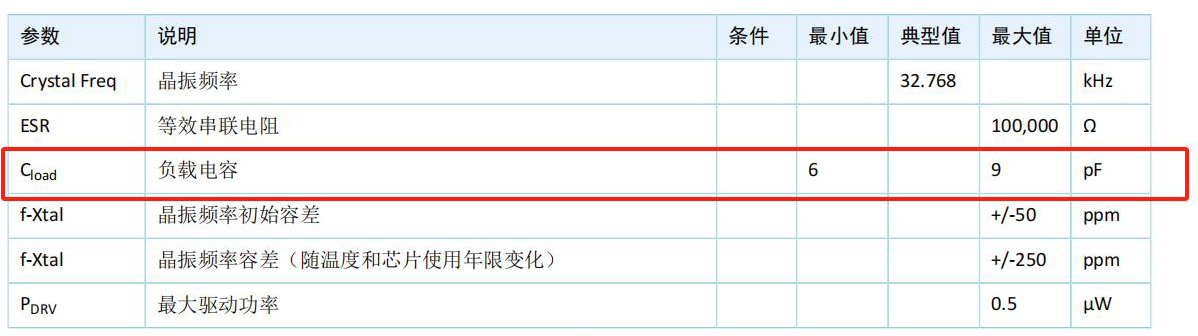

PF是电容的单位。对于晶振而言，有负载电容CL和静态电容C0两个电气参数，都是使用pF这个单位。12.5pF常见于RTC无源晶振32.768KHz的负载电容（Load capacitance）电气参数指标，如下图所示：

常见MHz无源晶振负载电容CL有：7pF、9pF、12pF、18pF、20pF等，低负载晶振属于低功耗晶振系列。晶诺威科技无源贴片晶振SMD1612规格书中的负载电容参数说明如下：

对于无源晶振选型而言，在确定晶振标称频率及精度之后，就要关注晶振负载电容这个参数了。一般情况下，当晶振负载电容为12.5pF时，其外接的两颗电容取值在15~18PF之间较为合适，而不是直接选择12.5pF的电容器。电路板设计不同，杂散电容也不同，因此也有外接分别为22PF时，晶振输出频率精准度为最佳的情况。

解释如下：

举例：

对晶振的要求：CL=12.5pF 负载。

假设晶振每个引脚上的寄生电容为3pF。

CL1=(2×C负载) -C寄生=(2×12.5pF)-3pF=22 pF

CL2=CL1=22pF

由上可见，寄生电容的大小（电路板杂散电容CS）直接影响着外接电容的取值。

错误选择负载电容器的一个结果就是会导致一个不正确的振荡频率。频率（32.768KHz）与负载电容间关系的典型曲线如下：

晶振负载电容的作用及工作原理：

石英晶体加电压后会产生机械弯曲，然后在断电时弯曲产生的应力释放产生电能，这时所产生的电能在放进电容之后，就会存放起来。这时弯曲恢复成正常时，电容中的电能就会作用到晶振上，利用电路捕获这个释放时间，并正反馈它，以相同极性和电容一起送进晶振，加强它的弯曲，重复刚才的过程。
