在数字电路设计之初，为了降低电路之间的互相干扰，一般我们会引入不同的GND地线来作为不同功能电路的0V参考点，形成不同的电流回路。
- 电路板上GND地线的分类如下：
1. 模拟地线AGND
2. 数字地线DGND
3. 功率地线PGND
4. 电源地线GND
5. 交流地线CGND
6. 大地地线EGND

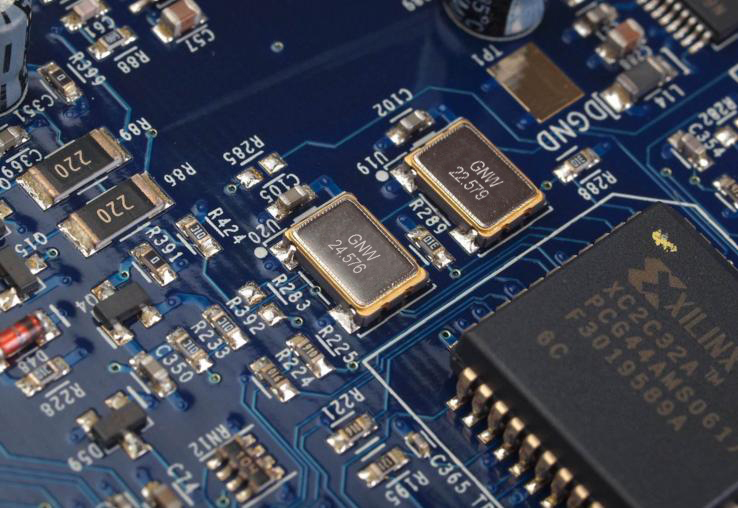

- 晶诺威科技4脚贴片无源晶振引脚说明：脚2与脚4与外壳连接，请接地GND处理，如下图所示：
- 混用各种GND之隐患如下：
一般针对这类GND地线设计问题，我们都习惯于简单的统一命名为GND，在原理图设计过程中没有加以区分，导致在PCB布线的时候很难有效识别不同电路功能的GND地线，直接简单地将所有GND地线连接在一起，而这将导致下列问题：
1. 信号之间串扰增强
2. 信号精度降低
3.电磁干扰增强
4. 电路可靠性降低
- 信号受干扰原因分析如下：
这就好比一对陌生男女，在没有成为恋人之前，女生的情绪变化是不会影响这个男生的心情的，因为他们没有任何交集。同理，在数字电路系统之间，信号连接的部分越少，电路独立运行的能力越强；信号连接的部分越多，电路独立运行的能力就越弱。
试想，如果两个电路系统A和电路系统B，没有任何的交集，电路系统A的功能好坏显然是不能影响电路系统B的正常工作，同样电路系统B的功能好坏也是不能影响电路系统A的正常工作。
当晶振接地GND时，建议连接独属自己的GND，以防晶振输出的时钟信号遭受来自GND杂散信号之干扰。另外，晶诺威科技针对电磁干扰（EMI)问题，研发了具有抗干扰特性的晶振。该类晶振通过采用特殊的电路设计、材料选择及制造工艺，有效提高了自身的抗电磁干扰能力。
