Xtal/Crystal是无源晶振还是有源晶振?
答:通常情况下,Xtal/Crystal指无源晶振。

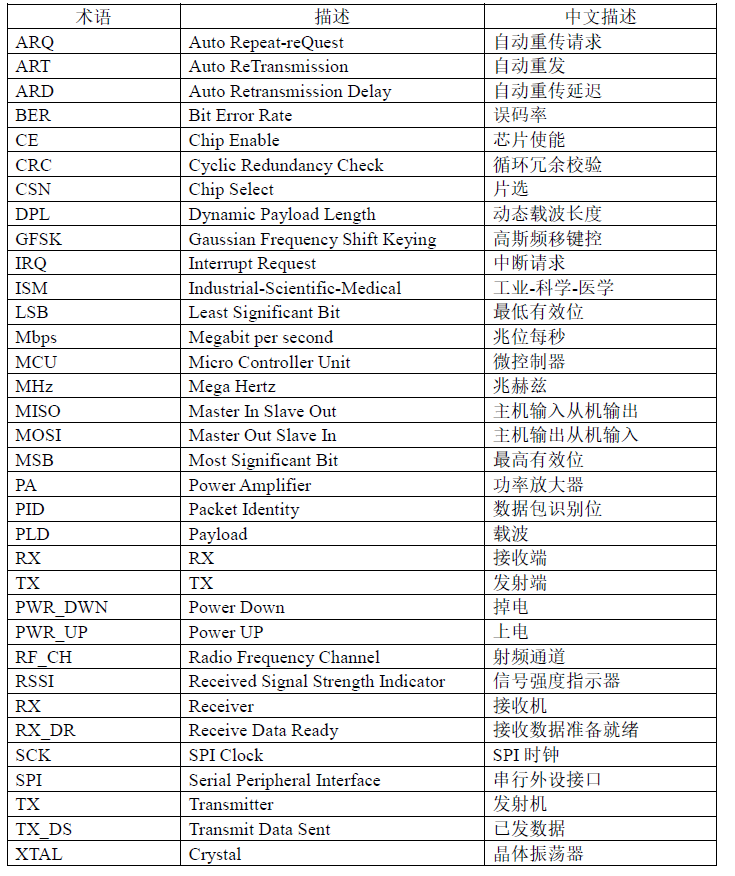

Xtal是Crystal的简写,指的是石英晶体或者无源晶振(全称:石英晶体谐振器)。

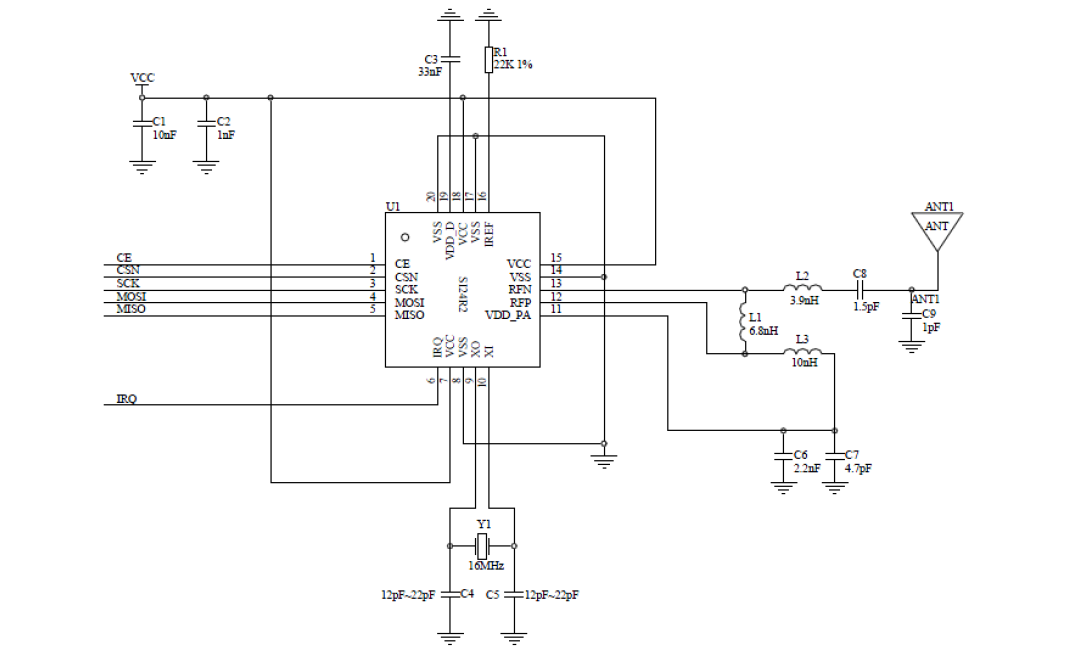

Xtal表示外部晶振(或外接晶振)(External Crystal Oscillator)。而外部晶振常常连接至单片机的引脚,常常使用XTAL加上数字表示,连接外部晶振。XTAL1,XTAL2用来提供外部振荡源给单片机内的时钟电路。
对于无源晶振电路来讲,不区分XTAL1与XTAL2,即:不对频率输入脚与频率输出脚加以区分。如果无源晶振为四脚,脚1和脚3为管脚,没有方向性,可反接。脚2和脚4为空脚位,可接地(主要针对RF射频应用,其目的是降低电磁干扰),也可悬空。
(蓝牙芯片Realtek RTL8761BUV时钟信号输入脚XO及输出脚XI)
