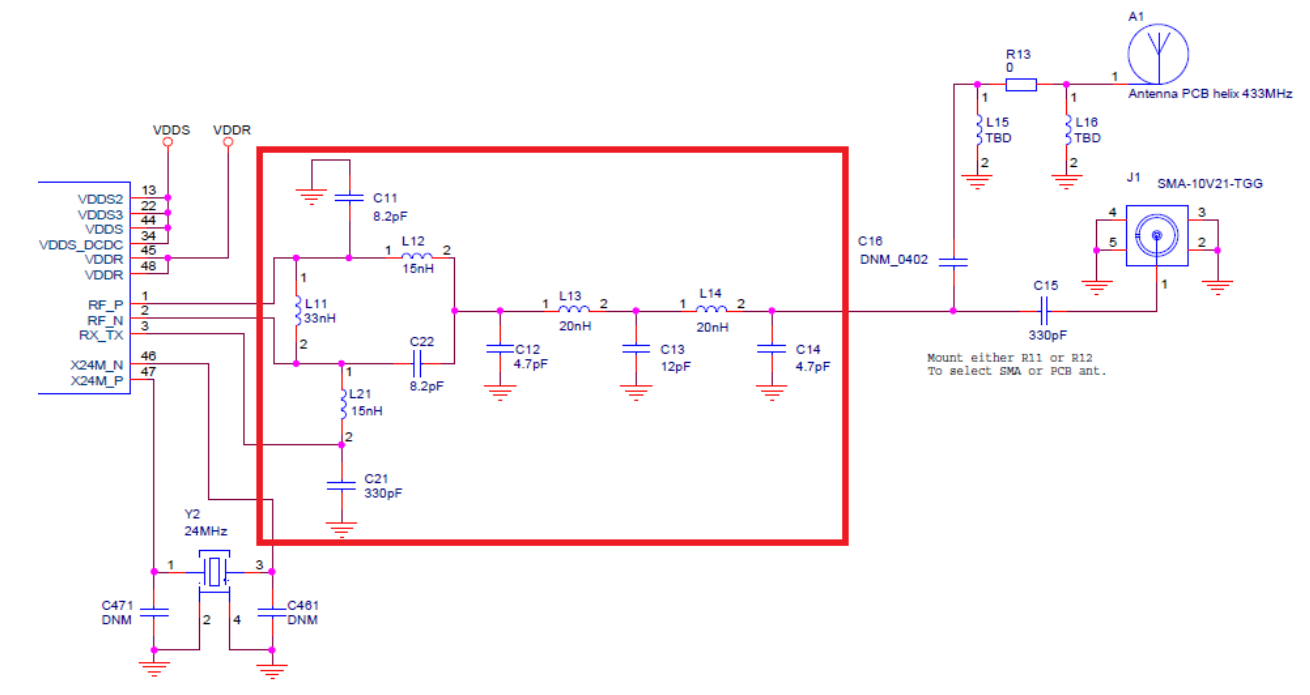

（无源贴片晶振SMD3225-4p 24MHz应用电路范例）

晶诺威科技产无源贴片晶振SMD3225-4p 24MHz规格及电气参数说明如下：

• 标称频率 Nominal Frequency：24.000MHz

• 封装类型 Holder Type：SMD 3.2mm*2.5mm

• 振动模式 Vibration Mode： Fundamental（基频）

• 调整频差 Frequency Tolerance（+25℃）： ±10 ppm

• 温度频差 Frequency Drift（-40 to +85℃ ）： ±20 ppm

• 工作温度范围 Operating Temperature Range： -40 to +85℃

• 等效电阻 Equivalent Resistance ： 40 ohms.

• 静电容 Shunt Capacitance(C0)： 7pF Maximum

• 负载电容 Load Capacitance： 12pF

• 激励功率 Drive Level： 10 μw Typical

• 振动试验 Vibration Test： 10 to 55 Hz（1.5mmp-p,lhr）

• 年老化率 Aging Rate a year： ≤±3 ppm

无源贴片晶振SMD3225-4p 24MHz外形尺寸及管脚内部电路连接说明如下：
