1.8432MHz无源插件晶振49U规格参数

1.8432MHz无源插件晶振49U规格参数

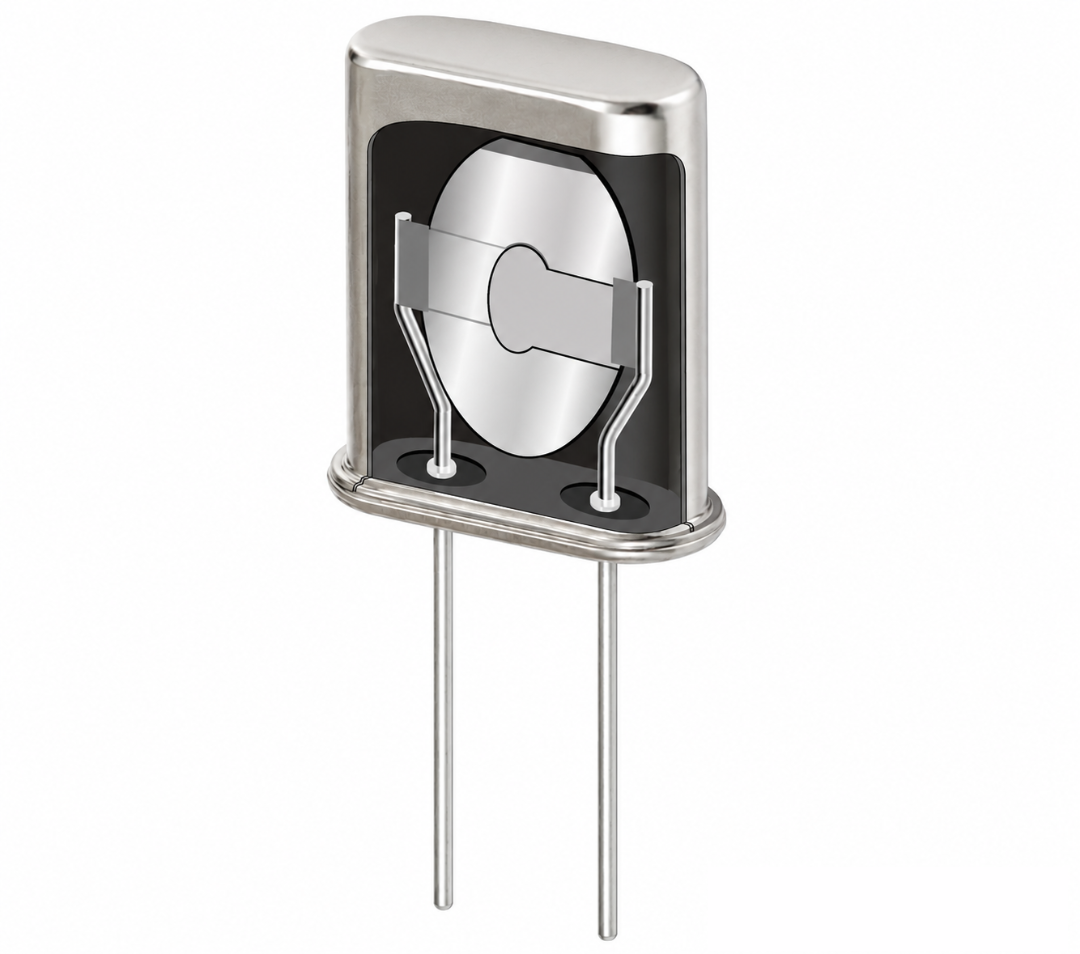

(晶诺威科技产1.8432MHz无源插件晶振49U产品图)

晶诺威科技产无源插件晶振 49U主要电气参数:

  • Frequency Range频率范围: 1.8432MHz to 150.000MHz
  • Dimension体积: 11.05×4.65×13.46mm
  • Frequency Tolerance(△F)(at 25℃)调整频差:±10ppm to ±30ppm
  • Frequency Tolerance vs Temperature温度频差:±10ppm to ±30ppm
  • Operating Temperature Range工作温度(°C):-20~+70,-40~+85
  • Load Capacitance(CL)负载电容:12pF,20pF或定制

无源插件晶振49U ESR等效电阻:

  • 1.8432 to 2MHz<500Ω
  • 2 to 2.456MHz<450Ω
  • 2.457 to 3MHz<350Ω
  • 3 to 4MHz<90Ω
  • 4 to 5MHz<70Ω
  • 5 to 8MHz<60Ω
  • 8 to 10MHz<30Ω
  • 10 to 50MHz<25Ω
  • 24 to 100MHz(三次泛音)<40Ω

无源插件晶振49U特点优势:

1、 金属直插封装、高度13.46mm
2、 高可靠性和高频率稳定性
3、 AT切或BT切晶体,散热好、老化率好
4、 金属插件完全密封式封装
5、 宽频率输出范围1.843MHz~150MHz
6、 绿色环保产品,通过RoHS和Pb Free认证
7、主要应用领域:插件晶振49U主要应用于居家家电、娱乐电子、监控安防、GPS、工业设备、医疗设备、电脑及外设电子、智能耳机、汽车电子等。

Mechanical Dimensions 无源插件晶振49U外型尺寸:

1.8432MHz无源插件晶振49U规格参数

无源插件晶振49U电路应用及布线:

1.8432MHz无源插件晶振49U规格参数



NOTE:

49U crystals are industry-standard crystals. Standard 49U crystals provide a very low cost source of system clock frequency while the part may also be produced with tight tolerances and stabilities.
