（加高晶振SMD3225产品放大图）

加高HSX321SL系列(SMD3225)无源贴片晶振规格参数

• 频率范围Frequency Range: 8~54MHz
• 振荡模式Mode：Fundamental基频
• 产品类别Product Type：无源贴片晶振SMD3225-4Pin
• 负载电容Load Capacitance: 4pF、7pF、12pF或定制
• 调整频差Frequency Tolerance（at +25℃±3℃）: ±70ppm、±10ppm
• 工作温度范围 Operating Temperature Range:- 30~+85℃、40~+105/125℃
• 静电容Shunt Capacitance(C0): 2pF Maximum
• 激励功率Drive Level: 10μw (300μw Max.)
• 存储温度Storage Temperature Range：-55~+125℃

加高HSX321SL系列(SMD3225)无源贴片晶振等效电阻Equivalent Resistance

• 8MHz：≤150Ω
• 12~20MHz：≤80Ω
• 20~32MHz：≤50Ω
• 32~54MHz：≤40Ω

加高HSX321SL系列(SMD3225)无源贴片晶振温度频差Frequency Stability

• -30~+85℃: ±10ppm
• -40~+105℃: ±20ppm
• -40~+125℃: ±30ppm

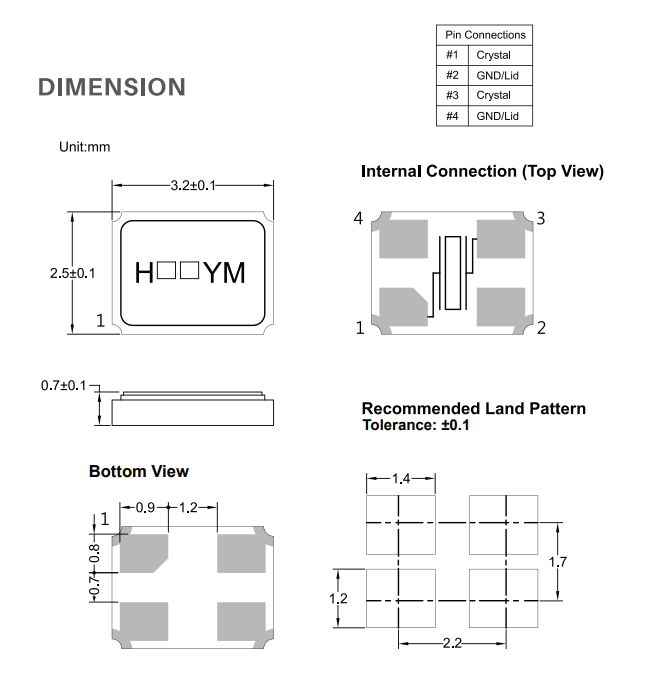

加高HSX321SL系列(SMD3225)无源贴片晶振尺寸及焊盘说明
