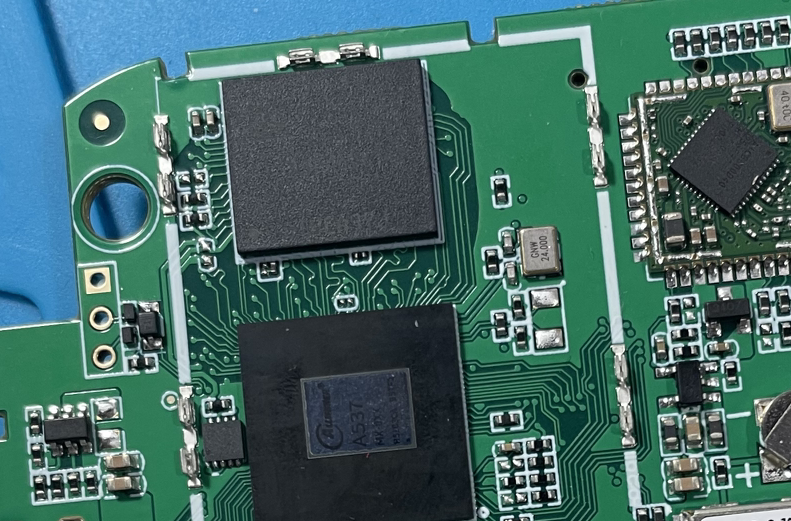

24MHz无源晶振与24MHz有源晶振封装尺寸及电气参数

24MHz无源晶振与24MHz有源晶振封装尺寸及电气参数

在石英频率元件应用中,24MHz晶振是一个常规频点,通常分为无源晶振(石英晶体谐振器)和有源晶振(石英晶体振荡器)两大类,其中后者又包含高精度TCXO温补晶振。

24MHz晶振主要应用领域

蓝牙模组、蓝牙耳机、无线鼠标、无线充电器、智能手机、网络监控、报警器、车载设备、智能音响等。

1、24MHz无源晶振

24MHz无源晶振封装尺寸种类繁多,涵盖整个晶振类别,常见如贴片SMD5032-2PIN、SMD5032- 4PIN、SMD3225-4PIN、SMD2520-4PIN、SMD2016-4PIN、SMD1612-4PIN。插件如49S-2PIN、圆柱体晶振2*6-2PIN、圆柱体晶振3*8-2PIN等。

  • 工作温度(°C):-20~+70、-40~+85
  • 频率精度:±10ppm ~ ±30ppm
  • 输出波形:Sine Wave 正弦波
  • 负载电容CL可选:6PF、8PF、9PF、10PF、12PF、15PF、16PF、18PF、20PF或定制
  • 激励功率:10μw (100μW max.)

2、24MHz有源晶振

24MHz有源晶振封装尺寸常见有OSC5032-4PIN、OSC3225-4PIN、OSC2520-4PIN、OSC2016-4PIN等。高精度温补晶振以TCXO2016、TCXO2520和TCXO5032为主。插件有PXO-DIP8和PXO-DIP14两种常见类型。

  • 工作温度(°C):-20~+70、-40~+85
  • 供电可选:1.8V、2.8V、3.3V、和5V
  • Pin1脚三态功能:悬空、使/能或Stand-by待机模式
  • 频率稳定度:±10ppm ~ ±30ppm (温补晶振可达±0.2ppm)
  • 输出负载:15PF (10PF或30PF需要定制)
  • 输出方式:CMOS 方波 (温补晶振以Clipped Sine Wave 削峰正弦波为主)

24MHz晶振PPM值与频率偏差对照

±10PPM :23.999760MHz~24.000240MHz

±20PPM: 23.999520MHz~24.000480MHz

±30PPM: 23.999280MHz~24.000720MHz
