随着图像传输的普及，在骨干网络通信量的日益增加，以及高速大容量通信已经取得了很高的进步。在这种情况下高速通信基础设施的高频率和稳定的输出的基准信号的需求十分强烈。抖动（Jitter）是评估输出信号波形稳定性的指标之一。英语的“Jitter”有神经过敏、紧张不安或激动的意思。在表现高频石英振荡器的稳定度时，指传送数字信号时波形中产生的时间偏差和晃动。

抖动，通信设备的重要指标

在使用示波器观察数字信号的波形的时候，我们有时可以发现本应以单一周期振荡的波形亮线很宽，这种波形拉宽就是抖动。

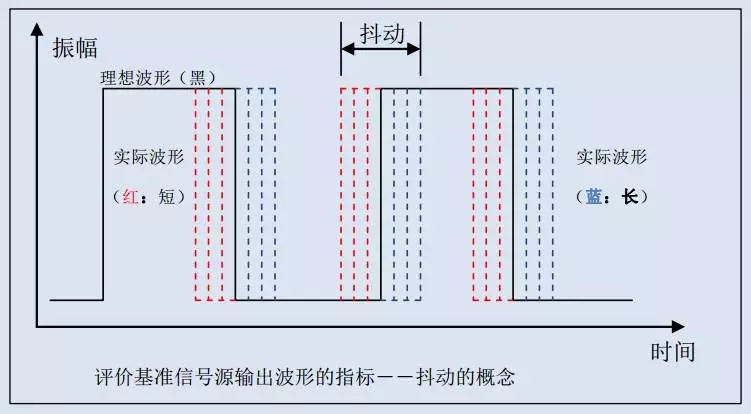

上图表示在一个周期单位中出现了几种周期的信号波形的情况。理想波形以单一周期反复出现，但实际波形的一部分周期变短（红色）或变长（蓝色）。

抖动因读取电子信号元器件的极微小的不稳定或信号传输途中的不良影响等原因而产生。抖动过大将造成相邻信号之间相互干扰，在传送影像和音乐信号时将导致影像质量和音质的劣化。如上所述，抖动表示数字信号在时域上的晃动，但抖动的种类不限于一种。抖动随时间而精微变化，对时间的变化模式也有多种多样，因此难以用一个参数来评价抖动。

抖动的分类

• 周期抖动（峰峰值）：表示一周期中的偏差幅度（最大和最小之差）的抖动
• 标准差：表示偏差程度的标准偏差
• 随机抖动：自然产生的无法预测的抖动
• 确定性抖动：因电路、电磁感应或外界环境等因素而引起的抖动
• 累加抖动（长期抖动）：时钟各周期的连续偏差。

做一个测试

测试仪：为Wavecrest公司制造的“DTS-2075”测试仪

测试条件：基本无噪音的电源、探针测试点为输出端、输出电阻设定为50ohm

上图中的横轴表示一个周期（皮秒），这次测试用直方图表示了50000次随机抽选的周期离差。这是SG-8002CA 125MHz PCB的数据。最理想的是在125MHz的一周期出现一个波峰，但由于各种因素致使特性出现变化。PLL尤其容易出现右图所示的倾向，因此重要的是如何正确理解该特性并反映到设计中去。

（1）周期抖动

周期抖动显示离差的幅度，这里用峰峰值来表示这个离差。上图中最长周期和最短周期之差就是峰峰值抖动。

（2）标准差抖动

标准差抖动是从上述测试结果得出的标准差（1σ）。由此可以得知12.5ps中的发生概率为68.26%。但是峰峰值抖动只显示了通常情况下长时间使用的石英产品的极小部分的状态（几毫秒），并不能显示抖动整体；标准差抖动仅在理想的正态分布（高斯分布）下有效，在其它的分布数值的可靠性非常低。为此确立了把测试得到的直方图划分为两个成份，以此捕捉抖动整体状态的分析方法。

（3）随机抖动

随即抖动表示无法预测的抖动成份，名副其实。它受元器件自身的特性、热噪音等因素影响而自然产生。因此，设定直方图中存在理想的正态分布，并从抖动实际测试所得到的直方图，根据曲线的上升、下降边界的曲线拟合来预测。而且，随机抖动用标准差来表示，经常使用“左侧的RJ”或“右侧的RJ”的表现方式。

（4）确定性抖动

它是由电路设计、电磁感应或外界因素而产生。在实际测试结果中，它可以用夹在左右随机抖动中间的部分来表示。

综上所述，可以得出由自然产生的随即抖动和人为因素产生的确定性抖动构成一周期中的抖动成份整体。

减少抖动即等于如何尽量减少确定性抖动，将确定性抖动成份最佳化就能使左右的随机抖动之间相互重合，实现理想的正态分布。

（5）累加抖动

以上说明的抖动均以一周期为标准，对其离差进行了测试，但有些抖动不能仅由此来表现。这就是累加抖动。累加抖动不仅表示一周期的离差，还表示二周期、三周期等多周期连续波形的离差，以右示图表来表示。图表的横轴表示测试的周期数，竖轴表示各周期的1 标准差。观察累加抖动可以确认持续几个周期的抖动的变化状态。周期累加的抖动从某一周期起1 标准差呈现收缩的倾向。我们能够以此判断PLL 电路的带宽和过度响应特性。

振荡器的输出与抖动的关系

石英振荡器除了输出应起振的频率以外，还输出频率分量。从上图 所示的石英振荡器输出信号频率特性可以看到基本频率周围所存在的其它频率的“裙摆”。这是因随机信号而引起的相位调制，即因噪音源调制振荡器而产生的，通常被称为“相位噪音”。这些频率大多高于本底噪声，并出现在载波频率附近。

相位噪音除了产生于石英振荡电路的以外，如果使用了 PLL 电路，也会因起源于各电路部分、噪音成分或环路特性的噪音而产生。相位噪音表示信号相位的晃动。因此，以时间变化来观测就可以看到先前说明的波形抖动。

相位抖动

和抖动一起表示信号的稳定性，相互有关。具体来说，相位噪音表现在频率领域中的频率不稳定，而抖动则表示在时间领域中的信号波形的晃动。与前述同样，横轴表示偏离频率，竖轴表示相位噪音。该相位噪音的积分值（上图中的网点部分）就是属于随机抖动的相位抖动。通过计算特定偏离频率范围的积分，便能获得具有特定频率范围成份的相位抖动值。
