NDK车规级晶体谐振器SMD3225-2PIN(NX3225GB/NX3225GD)规格参数如下：
1、车规级晶体谐振器NX3225GB (for Automotive)
NX3225GB特点及优势
- 具备高的耐焊接开裂性能的车载用高信赖、小型表面封装晶体谐振器。
- 小型、薄型 (3.2×2.5×0.75mm)。
- 在极端严酷的环境条件下也能发挥稳定的起振特性。
- 具有耐热、耐振、耐冲击等优良的耐环境特性。
- 满足无铅焊接的回流温度曲线要求。
- 符合AEC-Q200标准。
- 对应低频（7.98 ～ 12MHz）。
NX3225GB主要电气参数
| 电气参数 | 标准 | 可选择 |
| Nominal Frequency (MHz)标称频率 | 12 ≤ F ≤ 50 | 12 ≤ F ≤ 50 |

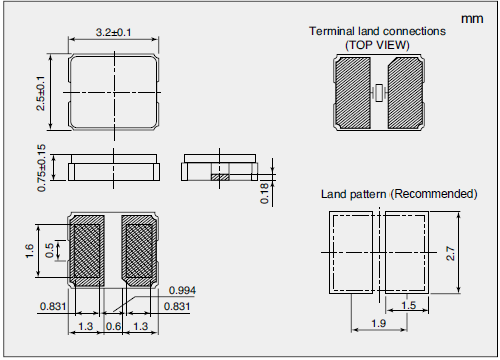

| Package Size尺寸 (L×W×H : mm) | 3.2×2.5×0.75 | 3.2×2.5×0.75 |
| Overtone Order振荡模式 | Fundamental | Fundamental |
| Frequency Tolerance (25±3°C)调整频差 | ±50×10-6 | ±50×10-6 |
| Frequency versus Temperature Characteristics温度频差(with reference to 25°C) | ±150×10-6 | ±150×10-6 |
| Operating Temperature Range (°C)工作温度 | -40 to +150 | -40 to +150 |
| Storage Temperature Range (°C)存储温度 | -40 to +150 | -40 to +150 |
| Equivalent Series Resistance (Ω)等效阻抗 | Max. 120 (12 ≤ F < 20MHz) Max. 100 (20 ≤ F ≤ 50MHz) |
Max. 120 (12 ≤ F < 20MHz) Max. 100 (20 ≤ F ≤ 50MHz) |
| Level of Drive (µW)激励功率 | 10 (Max. 200) | 10 (Max. 200) |
| Load Capacitance (pF)负载电容 | 8 | 6 to 32 |
| Frequency Aging (+25°C)老化率 | — | Max. ±10×10-6/year *1 |
2、车规级晶体谐振器NX3225GD (for Automotive)
NX3225GD特点优势
- 小型表面贴片型晶体谐振器，最适合用于即使在汽车电子领域中也是特别要求高可靠性的引擎控制用CPU的时钟部分。
- 低频可从7.98MHz起对应。
- 小型、薄型 (3.2 × 2.5 × 0.8mm)。
- 具备强防焊裂性。
- 在极端严酷的环境条件下也能发挥稳定的起振特性。
- 具有耐热、耐振、耐撞击等优良的耐环境特性。
- 满足无铅焊接的回流温度曲线要求。
- 符合AEC-Q200标准。
NX3225GD主要电气参数
| 电气参数 | 标准 | 可选择 |
| Nominal Frequency (MHz)标称频率 | 7.98 ≤ F ≤ 12 | 7.98 ≤ F ≤ 12 |

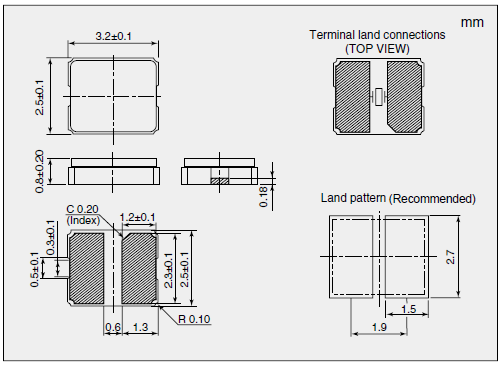

| Package Size 尺寸(L×W×H : mm) | 3.2×2.5×0.80 | 3.2×2.5×0.80 |
| Overtone Order振荡模式 | Fundamental | Fundamental |
| Frequency Tolerance (25±3°C)调整频差 | ±50×10-6 | ±50×10-6 |
| Frequency versus Temperature Characteristics温度频差(with reference to 25°C) | ±150×10-6 | ±150×10-6 |
| Operating Temperature Range (°C)工作温度 | -40 to +150 | -40 to +150 |
| Storage Temperature Range (°C)存储温度 | -40 to +150 | -40 to +150 |
| Equivalent Series Resistance (Ω)等效阻抗 | Max. 500 (7.98 ≤ F < 9.8MHz) Max. 300 (9.8 ≤ F ≤ 12MHz) |
Max. 500 (7.98 ≤ F < 9.8MHz) Max. 300 (9.8 ≤ F ≤ 12MHz) |
| Level of Drive (µW)激励功率 | 10 (Max. 200) | 10 (Max. 200) |
| Load Capacitance (pF)负载电容 | 8 | 6 to 32 |
| Frequency Aging (+25°C)老化率 | — | Max. ±10×10-6/year *1 |
