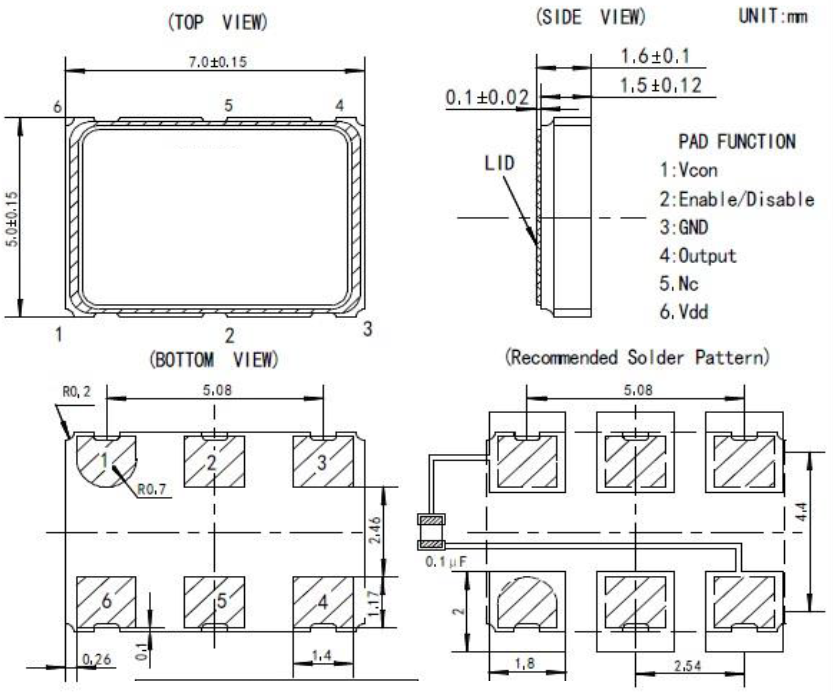

晶诺威科技产压控晶体振荡器VCXO7050-20.480MHZ规格参数,说明如下:
主要电气参数:
- 标称频率:20.480MHz
- 调整频差:±15ppm
- 工作温度范围:-40~+85℃
- 温度频差:±30ppm
- 输出模式:CMOS
- 压控范围:0~3.3V
- 频率拉升范围:±100ppm
特点及优势
- 高精度、高频率稳定性、可靠性。
- 降低电磁干扰(EMI)影响。
- 优良的耐环境特性,可达工业级温度。
- 满足无铅焊接的回流温度曲线要求。
主要应用领域
- HDTV
- WiMAX/无线局域网
- 网络电话,Cable modem
电气参数详情见下表:
电气参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
Nominal Frequency标称频率 | 20.480 | MHz | ||||
Oscillation Mode振荡模式 | 基频 | |||||
Operating Temperature工作温度 | TA | -40 | 25 | +85 | ℃ | |
Frequency Tolerance (25℃)调整频差 | -15 | +15 | ppm | |||
Frequency Stability总频差 | 工作温度范围内 | -30 | +30 | ppm | ||
Operating Supply Voltage工作电压 | VDD | ±10% | 2.97 | 3.3 | 3.63 | V |
Current Consumption功耗 | Icc | 20 | mA | |||
Standby Function待机功能 | Internal Pull Up | YES | ||||
Output Type输出类型 | CMOS | |||||
Output Load输出负载 | 15PF | |||||
Output Voltage High | 0.9VDD | – | – | V | ||
Output Voltage Low | 0.1VDD | V | ||||
Rise/Fall Time上升/下降时间 | Tr/Tf | 10%~90%Output Swing | 5 | nS | ||
Duty Cycle占空比 | 45 | 50 | 55 | % | ||
Start-up Time启动时间 | T0 90% of Final Amplitude | 10 | mS | |||
Control Voltage控制电压 | VC | – | 0 | – | 3.3 | V |
Pull Range拉伸范围 | ±100 | ppm | ||||
Modulation Band Width调制带宽 | Fc | 15 | 20 | KHz | ||
Linearity | Lin | Vc=0.15to 3.15V | 10 | % | ||
Aging老化率 | 年老化率 | -5 | +5 | ppm | ||
Phase Jitter相位抖动 | RMS | 12KHz to 20MHz BW | 1 | pS | ||
Phase Noise相位噪声 | 10Hz | – | -65 | dBc | ||
100Hz | – | -95 | dBc | |||
1KHz | – | -125 | dBc | |||
10KHz | – | -140 | dBc | |||
100KHz | – | -145 | dBc | |||
1MHz | – | -150 | dBc |
