因型号规格的多样性，有源晶振所需供电电压也有所不同，晶诺威科技归纳如下：

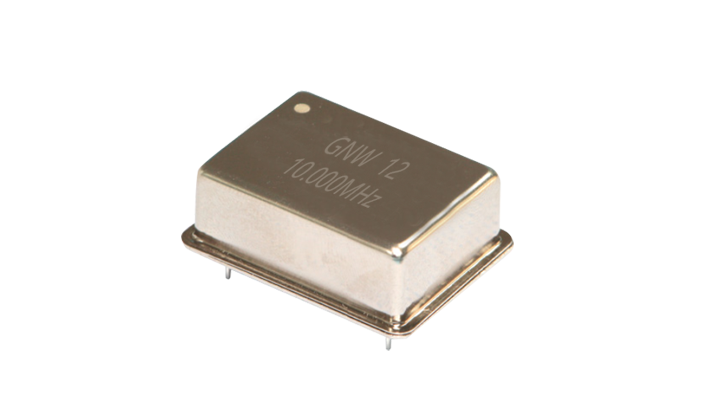

（晶诺威科技产DIP14系列—温补晶体振荡器TCXO-DIP14）
晶诺威科技产DIP插件式封装的有源晶振：3.3V和5V。插件式有源晶振常见于半尺寸DIP8和全尺寸DIP14两种封装。信号输出模式主要为方波(CMOS)和正弦波(Sine Wave)。输出负载有15PF或30PF。
晶诺威科技产SMD贴片式封装有源晶振：1.8V 、2.8V、3.3V或5V。一般体积越小，功耗越小，电压也越低。信号输出模式主要为方波(CMOS)，输出负载以15PF为主（输出负载30pF需定制）。温补晶振(TCXO)则以削峰正弦波(Clipped Sine Wave)为主，输出负载：10KΩ//10 pF。常见有源晶振测试电路如下：
注意：
3.3V晶振用在5V电路上有可能会烧坏晶振，晶振如果是5V供电，根据内部电路设计的不同，有的可以使用3.3V供电，有的则不可以。另外，一般3.3V供电的晶振有一个电压允许范围，比如3.3V供电的晶振，3V供电也是可以使用的，但不能低到2.8V，这些都是根据晶振特性来确定的。针对高端晶振而言，最好是确保供电电压与规格书所要求电压相符合。另外，方波的输出直流电压一般为晶振电源的一半(若电源为5V，方波直流电压一般为2.5V，用万用表可测量)。
