VC-TCXO压控温补晶振的一号脚可以悬空吗？

答：不可以。

以压控温补晶振VC-TCXO（料号1XTV20000CDA）为例，其电气参数如下：

• Supply Voltage（电源电压）：+3.3V

• Control Voltage Range（压控范围）: +0.5~+2.5V (参考中心值Ref.+1.5V，该值一般为电源电压的一半。）

• Frequency Control Range频率控制范围：±9~±15ppm

注：频率与频率控制电压成比例变高。

如下图所示：

（压控温补晶振测试电路）

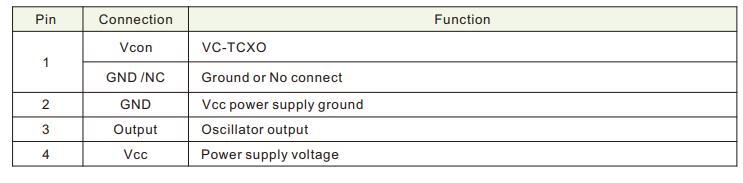

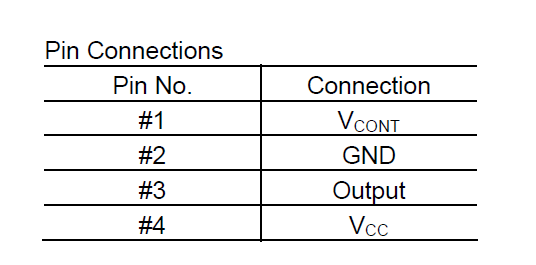

（压控温补晶振脚位说明）

Pin #1为VCONT 电压控制脚位，必须根据规格书说明为其提供+0.5~+2.5V的电压，不可悬空（FLOATING）处理。实验证明，若压控温补晶振的压控脚位悬空，会受到外界极大干扰，因此频率稳定性将大大减弱，这会为设备的正常工作带来无穷隐患。如果芯片不需要压控功能的温补晶振，直接选择温补晶振（TCXO）即可。反之，若为压控温补晶振应用方案，请将其压控脚与压控芯片的相应压控脚位连接，以便实现动态压控功能，确保其输出频率一直处于最佳状态。针对温补晶振TCXO的#1（Pin1），接地或悬空均可。

补充：关于普通有源晶振Pin #1的使用说明

一般情况下，普通有源晶振（Oscillator）Pin #1为“使/能脚”（E/D），它的作用就是一个开关。若将其悬空处理或接额定输入电压（如：3.3V），就意味着“开”，即为Pin #4提供额定电压，Pin #3就会有频率输出。
