关于无源晶振波形输出正常与异常，对比如下：

• 无源晶振波形正常输出（无源晶振起振正常），如下图所示：

• 无源晶振波形输出异常（无源晶振起振不正常），如下图所示：

无源晶振波形输出异常原因很多，主要分三个方面：

1、晶振型号选错

包括：晶振负载选错、晶振外接电容选错、晶振精度选错、工作温度选错等。

2、晶振品质报错

包括：晶振精度超差、晶振电阻超差、晶振DLD2超差、晶振C0值超差、晶振SPDB超差等。

3、晶振起振电路错误

包括：电路开路、电路短路、激励功率、杂散电容、辐射干扰等。

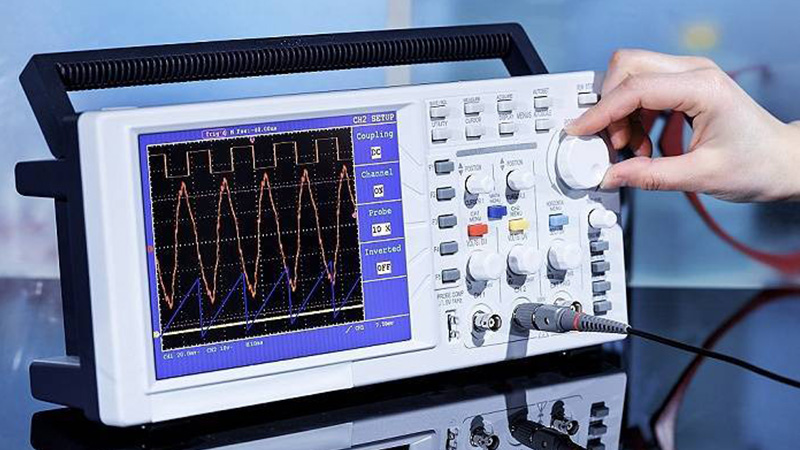

注：关于使用示波器测试晶振的说明

1、无源晶振输出波形为正弦波，而有源晶振常见波形为方波。当输出波形是方波时，一般上升沿比较抖，且包含了较多的高频信号，这个时候就要保证测试的带宽足够，理论值是带宽是被测信号频率的两倍，实际测试方波时带宽应该是被测信号频率的十倍。

2、除了带宽之外，在测试晶振时，还有一点应该重点注意：晶振对电容负载较敏感，探头电容相对较大，相当于一个很重的负载并联在晶振电路中，容易导致电路停振而得不出正确的测量结果。 所以在进行晶振测试的时候，需要保证足够的带宽和较小的输入电容。
