晶诺威科技产可过超声波贴片晶振SMD2016 32MHz 8PF 10PPM主要电气参数如下：

• Product Type产品类型：石英晶体谐振器/无源贴片晶振

• GNW P/N晶诺威科技料号：09G32MCH1

• Nominal Frequency标称频率：32MHz

• Loading Capacitance (CL) 负载电容：8PF

• Frequency Tolerance调整频差：±10PPM

• Temperature Stability 温度稳定性：±30PPM

• Operable Temperature Range工作温度范围：-40~+85℃

• Equivalent Resistance (ESR) 等效阻抗：60Ω

• Drive Level 激励功率：100μW

Electrical Characteristics for SMD2016 32M 8PF 10PPM电气参数详情见下表

Outlines and Pin Functions SMD2016 32M 8PF 10PPM尺寸及引脚功能说明

注：脚1与脚3为频率管脚，没有方向性。脚2与脚4为接地脚。

Inside Structures for  SMD2016 32M 8PF 10PPM内部结构说明

注：内部石英晶片导电胶固着工艺已优化，过超声波能力提高效果显著。

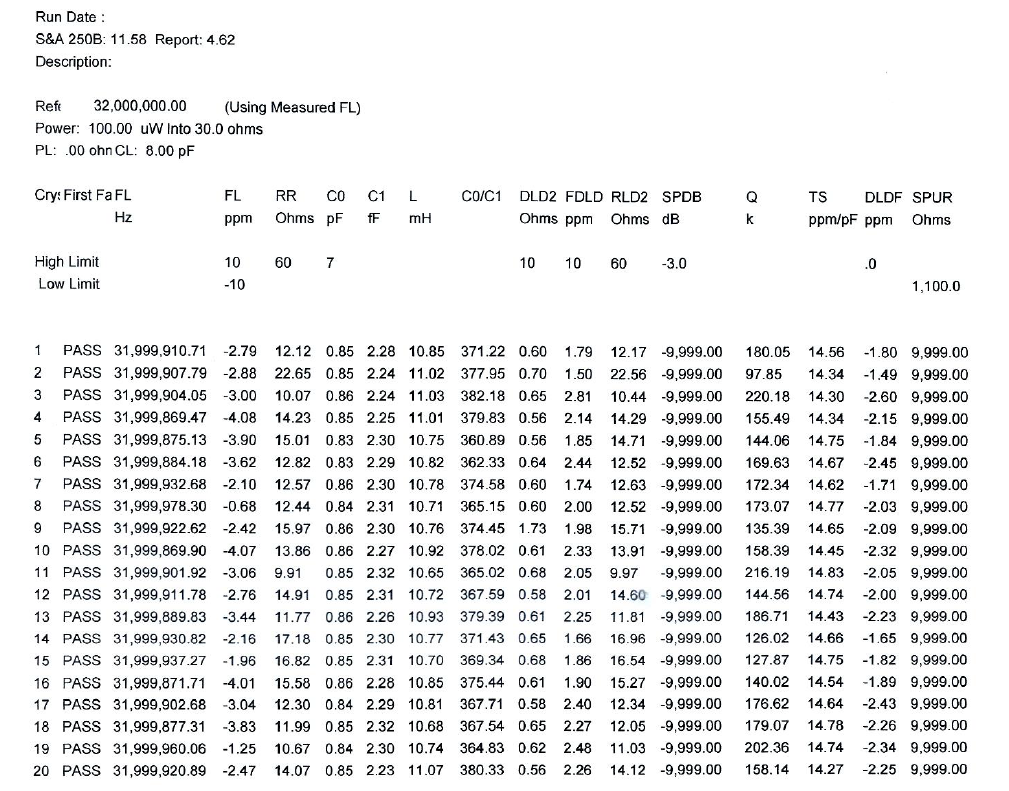

Test Data for  SMD2016 32M 8PF 10PPM测试数据
