（温补晶振/TCXO测试电路）

1XXB32000PAA温补晶振TCXO2520 32MHz规格说明

• 品牌：KDS

• 类型：温补晶振/TCXO

• 型号：DSB221SDN

• 厂家料号：1XXB32000PAA

• 频率：32MHz

• 尺寸：TCXO2520

• 工作温度：-40~+85°C

• 频率稳定性：±2ppm

• 典型电压：±3.3V

• 消耗电流：2.0mA max

• 启动时间：2ms

• 波形对称性：40％-60％

• 相位噪声：-130 dBc/Hz

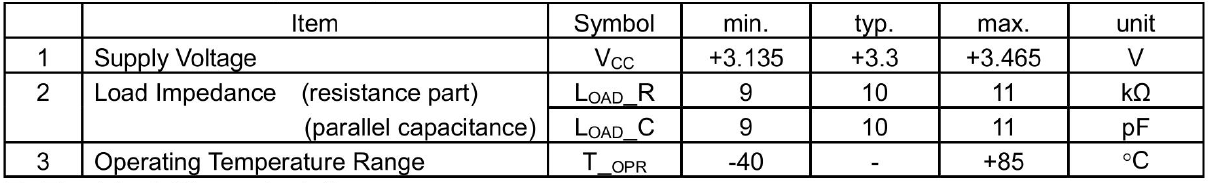

建议工作环境如下：

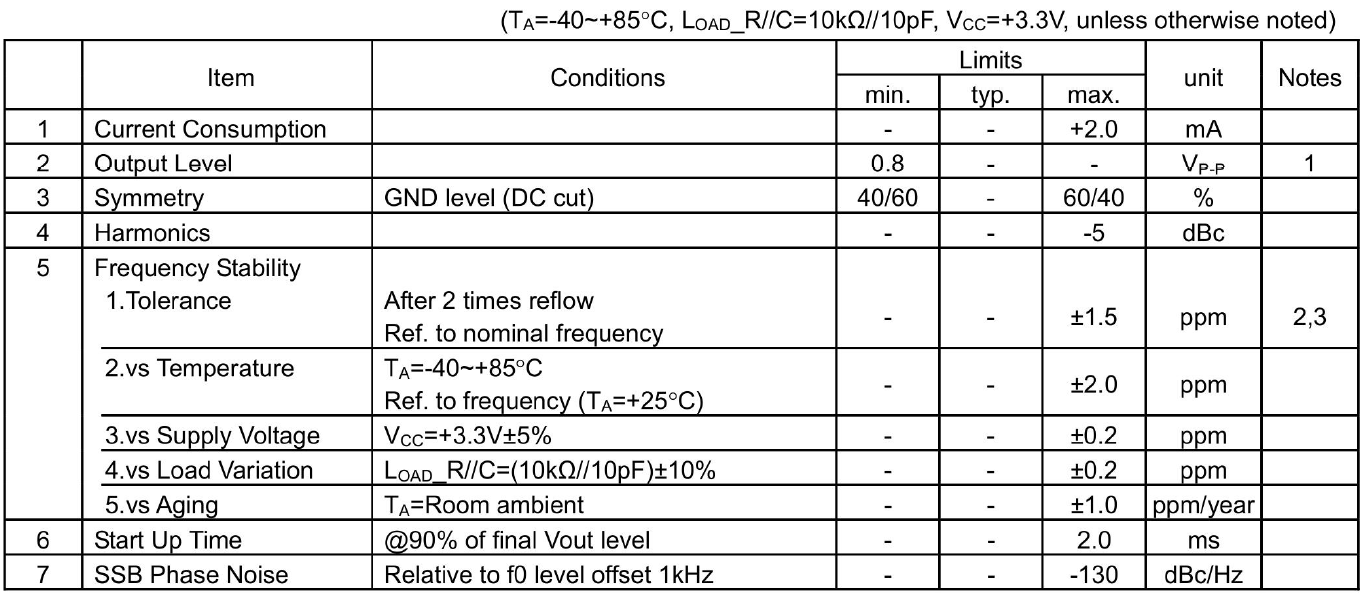

1XXB32000PAA温补晶振TCXO2520 32MHz电气参数

注
1、输出类型：削峰正弦波

2、环境温度TA=+25℃

3、回流焊后请在室温下放置2小时以上。

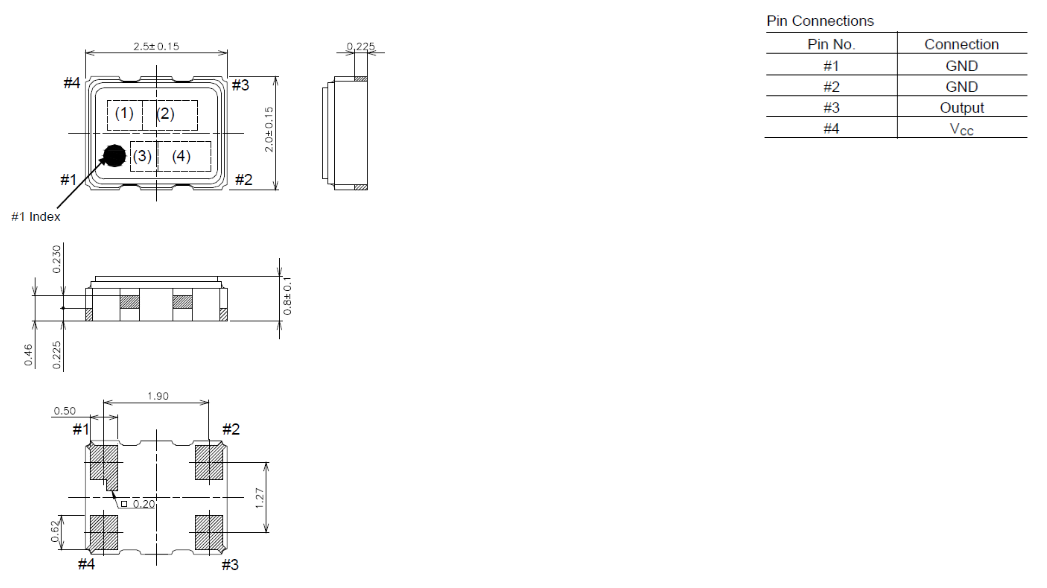

1XXB32000PAA温补晶振TCXO2520 32MHz尺寸及焊盘说明
