关于晶振24MHz型号、封装尺寸及使用说明，晶诺威科技介绍如下：

晶振24MHz包含石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）两大类，而晶体振荡器又包括高精度温补晶振TCXO等。

在24MHz无源晶振方面

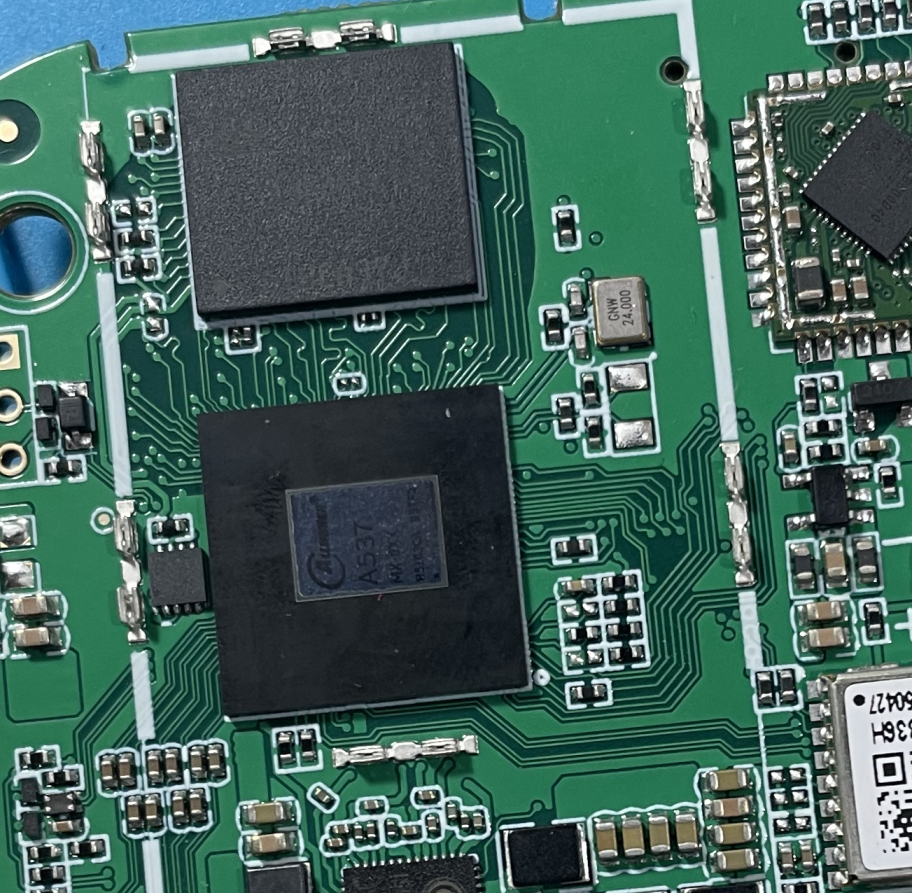

（24MHz贴片式无源晶振SMD3225）

晶诺威科技产24MHz贴片式无源晶振尺寸以SMD1612、SMD2016、SMD2520和3225为主。负载电容CL为6PF、8PF、9pF、12PF、15PF、18PF、20PF等。24MHz贴片式无源晶振封装以4引脚为主，也有少量为2引脚，主要体现在SMD5032封装。而24MHz插件式无源晶振封装，如49S/49SMD封装，则以2引脚为主，2引脚晶振没有正负极之分。24MHz无源晶振输出波形为基本波—正弦波（Sine wave）。

（9pF  ±10ppm 24MHz贴片式无源晶振SMD2016）

注：常规无源晶振有两个频率管脚：频率输入脚和频率输出脚。一般在一号脚位和三号脚位，不分正负极。实际用法如下：

晶诺威科技产24MHz贴片式无源晶振SMD1612尺寸及引脚说明，如下图所示：

在24MHz有源晶振方面

晶诺威科技产24MHz有源晶振主要提供1.8V、2.8V、3.0V、3.3V和5V五种电源电压，尺寸主要为OSC2016、OSC2520、OSC3225、OSC5032、OSC7050等。输出波形以方波CMOS为主。高精度温补晶振TCXO则以TCXO2016、TCXO2520和TCXO3225封装为主，输出波形有削峰正弦波（clipped sine wave）和方波（CMOS）两种，但以削峰正弦波输出为主。

晶诺威科技产24MHz贴片式有源晶振SMD2016尺寸及引脚说明，如下图所示：

注：常规有源晶振没有频率信号输入脚，只有一个频率信号输出脚，在三号脚位。

24MHz晶振应用领域

（晶诺威科技产24MHz无源晶振M49SMD封装）

工控设备、摄像头、电脑、显卡驱动、触摸屏驱动、蓝牙模块、蓝牙鼠标、蓝牙音箱、行车记录仪、监控设备等。

注：

当24MHz晶振负责开关机功能时，如果该晶振出现故障，将造成设备无法正常开机。

当24MHz晶振负责蓝牙功能时，如果该晶振出现故障，将造成设备之间联机困难或联机失败。
