数字电路中最常见的电子元件之一:晶振

晶振是电子电路中最常用的电子元件之一,一般用字母X、Y或Z表示,单位通常为MHz或KHz。

数字电路中最常见的电子元件之一:晶振

晶振主要是由晶体和外围元器件构成。有一些电子设备需要频率高度稳定的交流信号,而LC振荡器稳定性较差,频率容易漂移及产生的交流信号频率容易变化。在振荡器中采用一个特殊的元件—石英晶体,可以产生高度稳定的信号。这种采用石英晶体的振荡器称为晶体振荡器。

数字电路中最常见的电子元件之一:晶振

晶振具有压电效应,即在晶片两极外加电压后,晶体会产生变形,反过来如外力使晶片变形,则两极上金属片又会产生电压。如果给晶片加上适当的交变电压,晶片就会产生谐振。晶振利用一种能把电能和机械能相互转化的晶体,在共振的状态下工作,可以提供稳定、精确的单频振荡。

数字电路中最常见的电子元件之一:晶振

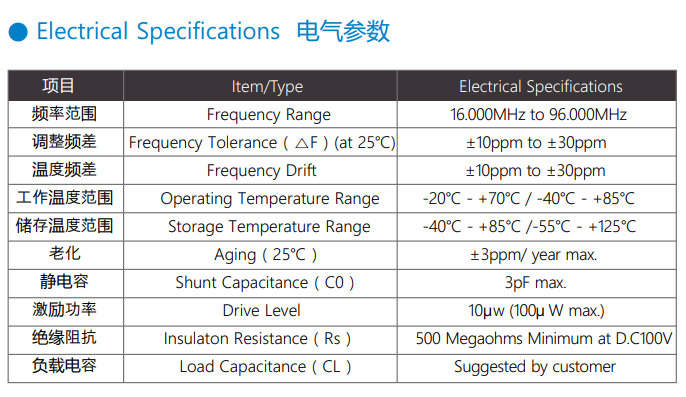

(晶诺威科技产SMD2016无源贴片晶振主要电气参数)

在通常工作条件下,普通的晶振频率绝对精度可达百万分之五十。利用该特性,晶振可以提供较稳定的脉冲,广泛应用于微芯片的时钟电路里。芯片(石英晶片)多为石英半导体材料,外壳用金属封装。晶振常与主板、南桥、声卡等电路连接使用。晶振可比喻为各板卡的心跳发生器。如果主卡的心跳出现问题,一定会使其他各电路出现故障。晶振频偏计算公式如下:

数字电路中最常见的电子元件之一:晶振

晶振的主要参数有标称频率、负载电容频率、精度、频率稳定度等。这些参数决定了晶振的品质和性能。因此,在实际应用中,要根据具体要求选择适当的晶振,如通信网络、无线数据传输等系统就需要频率精度及稳定性较高的晶振。
