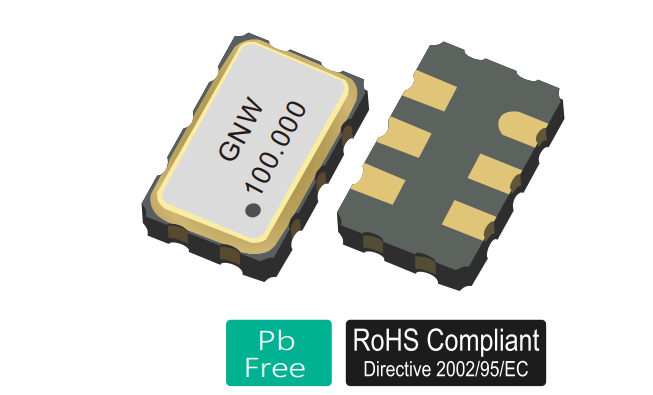

（晶诺威科技产LVDS差分信号输出晶振3225封装）

在数字通信和高速数据传输等领域，差分信号常用于减少干扰和提高抗干扰能力。差分输出有两个互补的相位信号：一个信号在上升时，另一个信号在下降；一个信号在下降时，另一个信号在上升。在主流差分信号类型中，最常用的是LVDS。LVDS属于低压差分信号。LVDS输出的晶振一般被用于高速数据传输、网络通信、视频接口等需要高速、低功耗、抗干扰的应用领域。LVDS 晶振产生的差分信号有助于减少传输线上的电磁干扰和功耗，同时提供可靠的高速数据传输。

晶诺威科技产LVDS差分信号输出晶振3225电气参数详情如下：

• Frequency Range（频率范围）：10MHz~250MHz
• Size（尺寸）：3.2*2.5mm
• Supply Voltage（供给电压）：+1.8V/2.5V/3.3V （±10%）
• Output Logic（输出波形）：LVDS
• Frequency Stability（总频差）：±25ppm/±50ppm
• Operating Temperature Range（工作温度范围）：-40~+85℃
• Current Consumption（工作电流）：16mA typical；27mA max.
• Output Load（输出负载）：100Ω between output and complementary output
• Start-up Time（起振时间）：5ms typical；10ms max.
• Duty Cycle（占空比）：45%～55%
• Rise & Fall Time（上升/下降时间）：0.2ns typical；0.5ns max.
• Output Enable/Disable Time（启动/禁用时间）：Enable:10msmax；Disable:0.2μs max.
• Output Logic High “1”（输出电平-高）：1.4V typical；1.6V max.
• Output Logic Low “0″ （输出电平-低）：1.1V typical；0.9Vmin.
• RMS Jitter（12KHz~20MHz）（抖动）：0.2ps typical；0.5ps max.

晶诺威科技产LVDS差分信号输出晶振3225焊盘尺寸及脚位说明：

LVDS晶振的特点：

低功耗： LVDS 差分信号的传输方式能够降低功耗。

高速数据传输：适用于需要高速数据传输的应用场景，如显示接口、高速串行通信等。

抗干扰性： LVDS 信号具有较强的抗干扰能力，能够在嘈杂环境中稳定传输数据。

LVDS输出晶振应用领域

移动通信，网络设备、雷达导航，数码产品，高清监控，精密仪器等。

拓展阅读：

关于LVDS标准

The LVDS standard defines the electrical characteristics of the transmitter and receiver of an LVDS interface. LVDS uses differential signals with low voltage swings to transmit data at high rates. Differential signals contrast to traditional single-ended signals in that two complementary lines are used to transmit a signal instead of one line.

LVDS标准定义了LVDS接口的发射器和接收器的电气特性。LVDS使用低电压摆幅的差分信号以高速率传输数据。差分信号与传统的单端信号相比，使用两条互补的线路而不是一条线路来传输信号。

差分晶振作为一种重要的电子元件。它的应用范围广，优势明显。无论是计算机系统还是通信设备，差分晶振拥有较好的抗干扰能力，能提供更稳定、更精确的时钟信号。对于要求高性能、高稳定性的电子系统极其重要。
