关于晶诺威科技产有源晶振OE脚和ST脚的说明如下：

OE Pin （Output Enable Pin）

OE Pin = “H” or “open”: Specified frequency output.

OE Pin =”L”: Output is high impedance.

ST Pin (Stand-by Pin)

ST Pin = “H” or “open”: Specified frequency output.

ST Pin = “L”: Output is low level (weak pull – down), oscillation stops.

当有源晶振引脚1被激活时，可以选择逻辑1或者0，会导致输出时钟变为三态（Tri-state）或者高阻抗（Hi-Z）。三态功能允许输出引脚处于高阻抗状态，从而有效的从电路中移除振荡器的输出。

高逻辑电平或悬空：输入使能Output Enable.

低逻辑电平：输出禁用Output Disable.

如果选择OE功能，振荡器内部器件不会停止振荡，仅关闭振荡器内的输出电路（输出门变为HI-Z）。振荡器输入电流和正常工作电流相同。如果不需要三态功能，建议您把三态引脚可以连接到Vcc端或悬空。

输出使能（OE）和待机（Stand-by）功能之间的主要区别是振荡器应保持活动状态并再次驱动时钟振荡。如果选择待机ST功能，振荡器内部活动电路会关闭，导致电源上的输入电流为零。想要恢复振荡，振荡器需要经历一个启动周期（3ms~10ms）。

根据产品的应用领域选择是否需要待机功能。若对速度和性能有高要求，起振时间造成延迟问题；若是与电池供电的相关低功耗应用，待机模式会减少功耗，对电池寿命有好处。

另外：

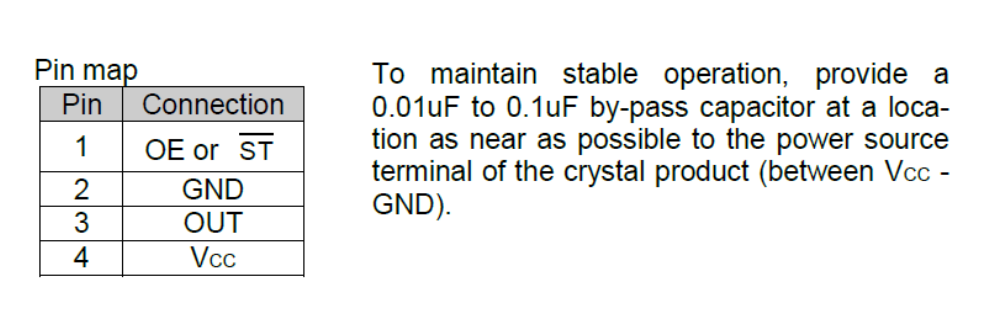

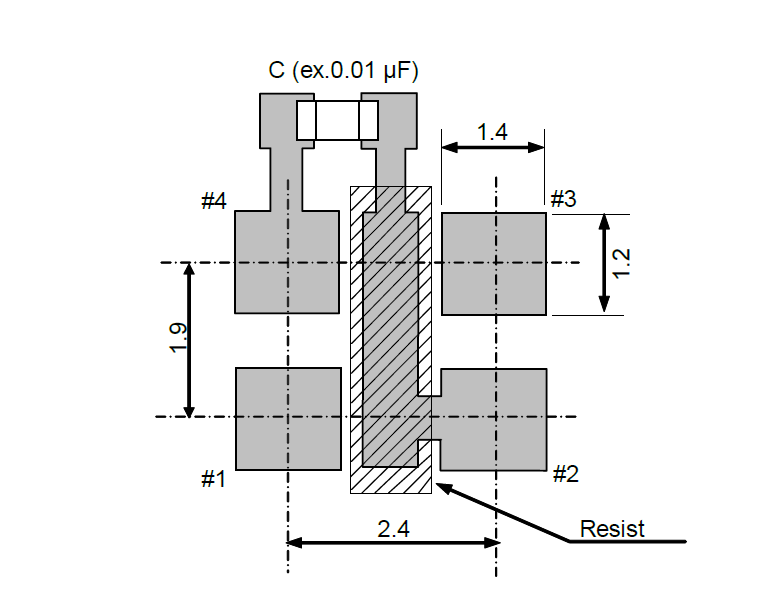

To maintain stable operation, provide a 0.01uF to 0.1uF by-pass capacitor at a location as near as possible to the power source terminal of the crystal product (between Vcc and GND).
为保持有源晶振稳定运行，请在尽可能靠近有源晶振产品电源引脚（Vcc#4和GND#2之间）的位置增加一颗0.01uF至0.1uF 的旁路电容。
