晶振频率不准与什么有关?

如果晶振已经工作,电路却显示不正常或根本无反应,请尝试分析是否为以下因素所导致:

1、请取下晶振,对晶振单体测试其频率及负载电容,使用专业测量仪器检测该晶振这两项电气参数是否符合电路板设计要求。

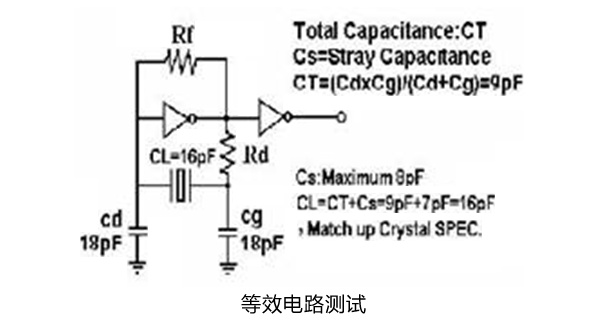

2、 如果晶振频率不准或负载电容任意一项严重不符合电路板要求,晶振都有可能不起振。如果晶振这两项电气参数都已经符合电路板要求,你则需要进行等效电路测试。

晶振频率不准与什么有关?



※注:

CT: 电容值总和

CS:杂散电容(最高值为8pF)

CL: 晶振负载电容(该数值请参考该颗晶振规格书)

Cd & Cg: 晶振的两颗外接电容

一个稳定的振荡电路需要足够的负性阻抗,它的数值通常至少为晶振阻抗的5倍。负性阻抗是评估振荡电路质量的重要标准。在某些情况下,如年老化、热冲击、电压变化等,当晶振Q值较低时,电路也有可能不会振荡,因此根据下图来测量负性阻抗则非常有意义。(如何测试负向阻抗,请参阅本站文章晶振振荡电路中负性阻抗到底是什么?

晶振频率不准与什么有关?

如果晶振各项参数正常,但在振荡电路中仍然工作不稳定,我们需要确认是否因IC阻抗值太低导致无法驱动电路。如果证明原因确实如此,我们可以尝试采取以下四种方法改善此不良现象:

1、减小晶振的两个外接电容值,同时选用较小负载电容的晶振。

2、选取阻抗较小的晶振。

3、尝试采用不同电容值的两颗外接电容:通过增加晶振输出脚外接电容值及降低晶振输入脚外接电容值,来提升晶振输出波形幅度。

4、 若输出脚有信号输出而输入脚却测不到信号,这表明电路的后端电极功耗非常大,我们可以考虑在电路输出端与它的后端电极之间增加一个缓冲器(buffer),来达到足够驱动后端电路的目的。
