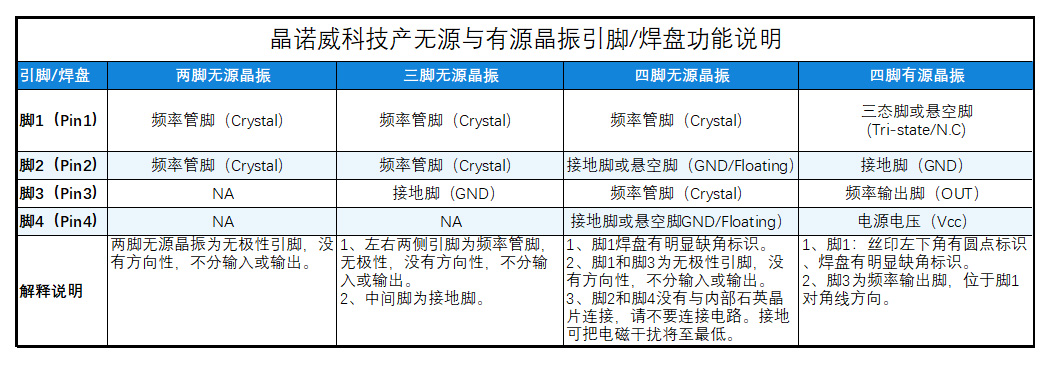

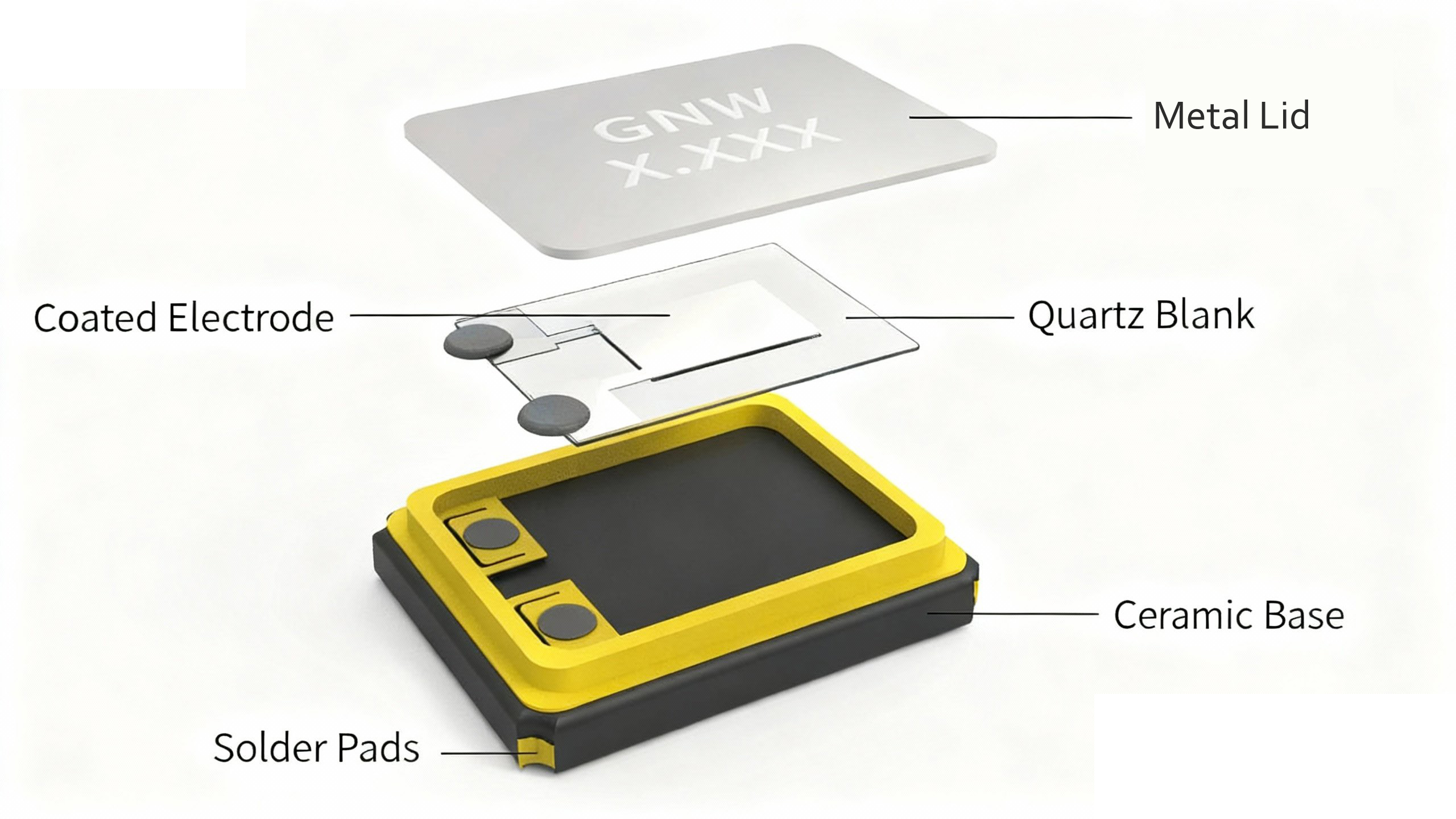

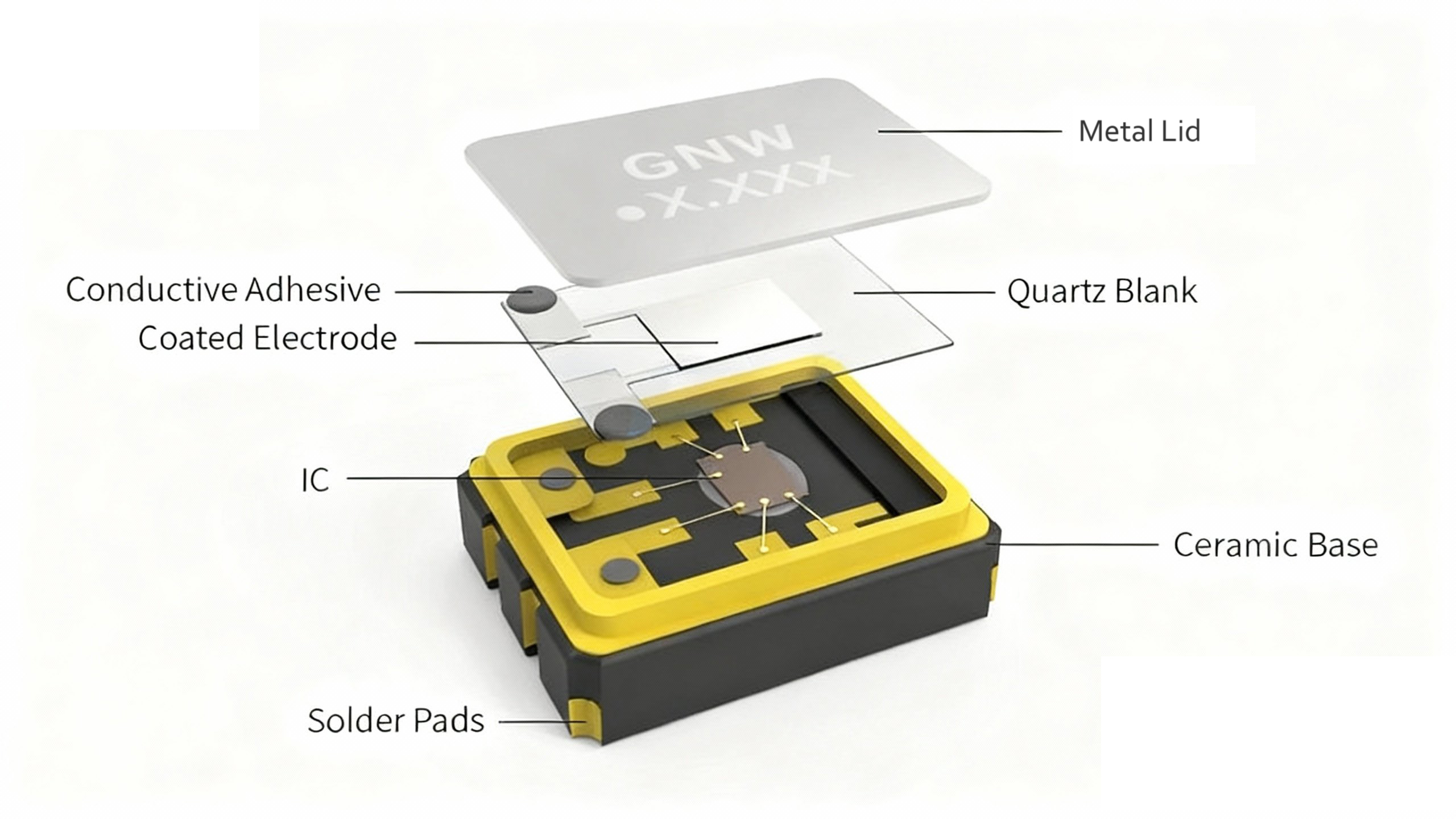

当前位置: 首页 > 技术支持 > 应用指南 > 正文 晶诺威科技产无源与有源晶振引脚/焊盘功能说明 作者:晶诺威科技 时间:2024年04月03日 浏览量:833 注: 1、无源晶振的频率管脚均不具备极性,不分输入(OSC_IN)/输出(OSC_OUT)。 2、晶诺威科技产有源晶振三号脚(#3)为频率输出脚,其位置位于一号脚(#1)对角线方向。 3、晶振引脚之间不可粘连,以免发生短路停振。 标签:4个引脚晶振, 4脚晶振引脚说明, 晶振GND悬空, 晶振GND接法, 晶振引脚定义, 晶振引脚方向性, 晶振引脚连接方式, 晶振接地脚, 晶振方向性, 晶振短路, 有源晶振GND脚, 有源晶振引脚方向性, 有源晶振焊盘脚位 上一篇: 如何通过IC手册查看晶振负载电容CL? 下一篇: 晶振原厂生产的是正品吗? 推荐产品 SMD1210 SMD1610 SMD7050-HCSL
