关于并联电阻在无源晶振电路中的作用，晶诺威科技解释如下：

通常，微控制器的时钟电路使用外部无源晶振与负载电容相结合，以连接到微控制器的 Xin 和 Xout 引脚。无源晶振不能自行振荡，因此需要外部谐振电路来产生振荡信号。

（12MHz无源晶振电路图例）

然而，在实际电路设计中，电阻通常在无源晶振（晶体谐振器）上并联，该电阻器被称之为反馈电阻器。

（12MHz无源晶振电路图例）

并联反馈电阻的作用

首先，我们来看看时钟电路的基本原理。通常，时钟电路也称为皮尔斯振荡器电路，因为它们简单、高效且稳定，优于其他类型的石英晶体振荡器电路。皮尔斯振荡器需要很少的元件：一个逆变器、一个电阻器、一个石英晶体谐振器和两个小电容器。

对于微控制器，大多数芯片通常在内部包含一个逆变器，有些芯片可能还内置了一个并联反馈电阻器。此信息可在特定芯片的数据表中找到。如果没有，您可以考虑在晶体端添加一个外部反馈电阻。

增强稳定性，便于振荡

微控制器中的内部逆变器是施密特触发逆变器，它不能驱动无源晶振的振荡。因此，在逆变器的两端并联一个电阻器以完成输出信号，将180度异相反馈回输入端进行负反馈，形成负反馈放大电路，实现信号反转。此外，并联电阻降低了谐振阻抗，使振荡器更容易启动。同时，增加负反馈电阻可提高稳定性。换言之，即使温度有变化，添加电阻器也可以降低振荡器的频率漂移。如果没有反馈电阻，晶体振荡器电路可能会振荡，但存在不起振或停振的风险。

在其线性区域内运行逆变器

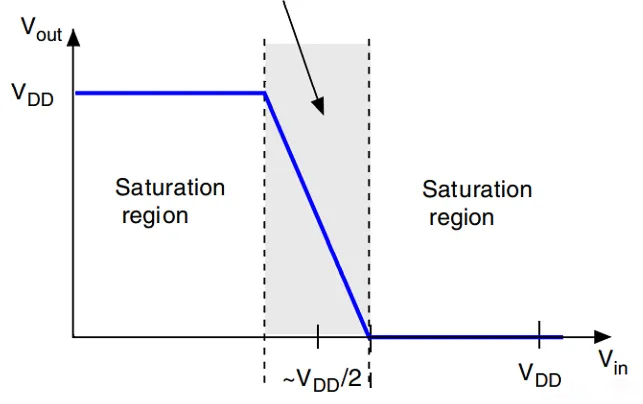

该电阻器使逆变器在其线性区域内工作，将其变成高增益反相放大器并确保发生振荡。假设该逆变器是具有无限输入阻抗和零输出阻抗的理想逆变器，并联电阻器可确保输入电压等于输出电压，从而防止逆变器内的晶体管在完全饱和或完全截止状态下工作。相反，它们在中间过渡区域工作，并有增益。在完全饱和或完全截止状态下工作对应于饱和，饱和没有增益，没有增益，振荡就不会发生。逆变器的线性区域位于下图中的阴影区域内，确保逆变器输入端的工作点电压为 VDD/2。这保证了当振荡信号反馈到输入端时，逆变器在适当的工作区域内工作。

振荡电路的阻抗在高低温环境下会发生变化，当阻抗增大到一定程度时，晶振可能会遇到振荡或不振荡的困难。在这种情况下，有必要检查并联反馈电阻的值是否合适。通常，在时钟电路中，晶振频率与反馈电阻尺寸之间的关系如下：
