关于晶振频率/稳定度/精度/温度特性的测量方法，晶诺威科技介绍如下：
晶振（Crystal Oscillator）是一种产生稳定频率的电子元件，它通常用于计算机、通信设备、测量仪器等电子产品中。晶振在电路中起到一个时钟信号的作用，它可以为整个电路提供精确的时间基准，从而使电路工作更加稳定和可靠。因此，在电子产品设计和制造中，晶振的好坏对产品的性能和品质至关重要。那么，如何测量晶振的好坏呢？晶诺威科技将详细介绍晶振的测量方法和注意事项，帮助你更好地了解和使用晶振。
一、晶振的基本原理
晶振的基本原理是利用石英晶体的压电效应和谐振原理来实现的。当施加外力或电场时，石英晶体会发生微小的形变或极化，这种形变或极化会引起晶体内部的电荷分布发生变化，从而导致电场的耦合和放大。如果在适当的电路条件下，电场的耦合和放大可以达到谐振状态，晶振就会产生稳定的高频振荡信号。
晶振的主要参数有：频率、稳定度、精度、温度特性等。
- 频率是晶振最基本的参数，它决定了晶振的工作频率和时钟信号的周期;
- 稳定度是指晶振在长时间使用过程中频率的稳定性，也称为频率稳定度;
- 精度是指晶振输出频率与其标称频率之间的偏差;
- 温度特性是指晶振在不同温度下频率变化的特性。
二、测量晶振频率的方法
测量晶振频率是判断晶振好坏的基本方法之一。以下介绍几种常用的测量晶振频率的方法：
1、 频率计法
频率计法是最常用的测量晶振频率的方法。使用频率计可以直接测量晶振的频率，精度较高。具体操作步骤如下：
(1)将晶振连接到频率计的输入端，保证电路连接正确。
(2)调整频率计的测量范围和灵敏度，使其能够正常读取晶振的输出频率。
(3)打开电源，使晶振开始工作。
(4)读取频率计上显示的晶振频率值，并记录下来。
(5)如果需要比较多个晶振的频率，可以按照相同的方法逐个测量。
2、 示波器法
示波器法也是一种常用的测量晶振频率的方法。它利用示波器显示晶振输出波形的周期和幅值来计算其频率。具体操作步骤如下：
(1)将晶振连接到示波器的输入端，并调整示波器的触发方式和垂直灵敏度，使其能够正常显示晶振输出波形。
(2)打开电源，使晶振开始工作。
(3)通过示波器上的光标或标尺测量晶振输出波形的周期和幅值，并记录下来。
(4)根据测量结果计算出晶振的频率，并记录下来。
3、 计数器法
计数器法是一种利用数字计数器测量晶振频率的方法。它通过计算在一定时间内晶振振荡的次数来确定其频率。具体操作步骤如下：
(1)将晶振连接到计数器的输入端，保证电路连接正确。
(2)设置计数器的测量范围和采样时间，使其能够正常计数晶振的输出脉冲。
(3)打开电源，使晶振开始工作。
(4)计数器开始计数，并记录下一定时间内晶振输出脉冲的次数。
(5)根据计数结果和采样时间计算出晶振的频率，并记录下来。
三、测量晶振稳定度的方法
测量晶振稳定度是判断晶振好坏的重要指标之一。以下介绍几种常用的测量晶振稳定度的方法：
1、 短期稳定度测试法
短期稳定度测试法是一种简单易行的测量晶振稳定度的方法。它通过连续测量晶振输出频率的变化来评估其短期稳定性。具体操作步骤如下：
(1)将晶振连接到频率计或示波器上，保证电路连接正确。
(2)打开电源，使晶振开始工作。
(3)每隔一定时间(如1分钟或5分钟)，记录下晶振输出频率的值，并计算出相邻两次测量值之间的差异。
(4)将所有差异值绘制成图表，以评估晶振的短期稳定度。
2、 长期稳定度测试法
长期稳定度测试法是一种更为精确的测量晶振稳定度的方法。它通过连续测量晶振输出频率的变化来评估其长期稳定性。具体操作步骤如下：
(1)将晶振连接到频率计或示波器上，保证电路连接正确。
(2)打开电源，使晶振开始工作。
(3)每隔一定时间(如1小时或1天)，记录下晶振输出频率的值，并计算出相邻两次测量值之间的差异。
(4)将所有差异值绘制成图表，以评估晶振的长期稳定度。
四、测量晶振精度的方法
测量晶振精度是判断晶振好坏的另一个重要指标。以下介绍几种常用的测量晶振精度的方法：
1、频率计法
频率计法是最常用的测量晶振精度的方法。使用频率计可以直接测量晶振的输出频率，然后与其标称频率进行比较，从而评估其精度。
2、 示波器法
示波器法也是一种常用的测量晶振精度的方法。它利用示波器显示晶振输出波形的周期和幅值来计算其频率，然后与其标称频率进行比较，从而评估其精度。
3、计数器法
计数器法是一种利用数字计数器测量晶振频率的方法。它通过计算在一定时间内晶振振荡的次数来确定其频率，然后与其标称频率进行比较，从而评估其精度。

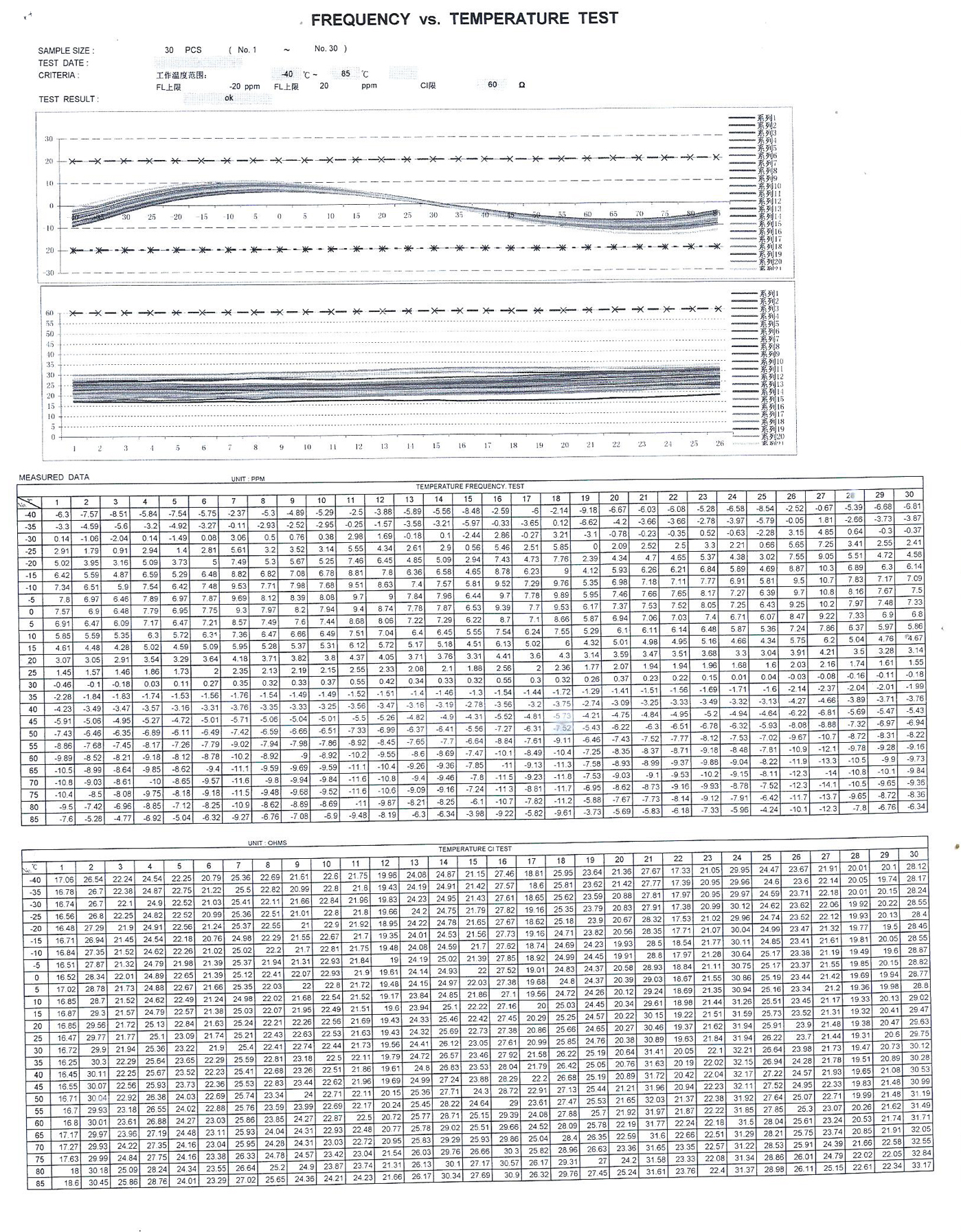

五、测量晶振温度特性的方法
晶振的温度特性是指在不同温度下，晶振输出频率变化的特性。通常情况下，晶振的频率随着温度的升高而增加，随着温度的降低而减小。以下介绍几种常用的测量晶振温度特性的方法：
1、温度箱法
温度箱法是一种最为精确的测量晶振温度特性的方法。它通过将晶振置于一个恒温箱中，并逐步改变箱体温度，测量晶振在不同温度下的输出频率，从而评估其温度特性。具体操作步骤如下：
(1)将晶振连接到频率计或示波器上，保证电路连接正确。
(2)将晶振置于一个恒温箱中，并设定温度范围和变化速度。
(3)打开电源，使晶振开始工作。
(4)每隔一定时间（如30分钟或1小时），记录下晶振输出频率的值，并记录下温度值。
(5)根据测量结果绘制晶振的温度特性曲线，以评估其温度特性。
2、温度计法
温度计法是一种较为简单的测量晶振温度特性的方法。它通过将一个温度计置于晶振附近，并逐步改变环境温度，测量晶振在不同温度下的输出频率，从而评估其温度特性。具体操作步骤如下：
(1)将晶振连接到频率计或示波器上，保证电路连接正确。
(2)将一个温度计置于晶振附近，并设定温度范围和变化速度。
(3)打开电源，使晶振开始工作。
(4)每隔一定时间（如30分钟或1小时），记录下晶振输出频率的值，并记录下温度值。
(5)根据测量结果绘制晶振的温度特性曲线，以评估其温度特性。
六、晶振测量注意事项
在测量晶振的过程中，需要注意以下几点：
1、保证电路连接正确
晶振的正常工作需要与其他电子元件配合，因此在测量晶振时，必须保证电路连接正确。如果电路连接错误，可能会导致晶振输出异常或无法正常工作。
2、选择合适的测量方法
不同的测量方法有其优缺点，选择合适的测量方法可以提高测量精度和准确性。例如，频率计法适用于测量高频率的晶振，示波器法适用于测量低频率的晶振，计数器法适用于测量较长时间内的稳定度等。
3、控制测量环境
晶振的频率和稳定度受到环境温度、湿度等因素的影响，因此在测量晶振时，需要控制好测量环境。例如，可以将晶振置于恒温箱中，以保持稳定的温度环境;也可以使用加湿器或除湿器来控制环境湿度。
4、注意安全问题
晶振测量需要使用电源和测试仪器等设备，因此需要注意安全问题。例如，使用符合安全标准的电源和测试仪器，避免触电和短路等危险情况的发生。
5、注意测量误差
晶振的测量误差可能会影响测量结果的准确性，因此需要注意测量误差。例如，在测量频率时，需要选择合适的测量范围和灵敏度;在测量稳定度时，需要进行多次测量，并对测量结果进行平均处理等。
总之，晶振是一种重要的电子元件，其好坏对产品的性能和品质有着直接的影响。因此，在使用晶振时，需要注意其频率、稳定度、精度和温度特性等指标，并选择合适的测量方法和控制测量环境，以保证测量结果的准确性和可靠性。
