关于JL7012A杰里蓝牙芯片专用低功耗射频晶振24MHz规格参数，晶诺威科技介绍如下：

• 标称频率Nominal Frequency：24MHz
• 封装类型 Holder Type：SMD 3.2*2.5
• 振动模式 Vibration Mode：Fundamental（基频）
• 调整频差 Frequency Tolerance（+25℃）：±10 ppm
• 温度频差 Frequency Drift（-40 to +85℃ ）：±20 ppm
• 工作温度范围 Operating Temperature Range：-40 to +85℃
• 等效电阻 Equivalent Resistance：40 ohms
• 静电容 Shunt Capacitance(C0)：7pF Maximum
• 负载电容 Load Capacitance：12pF
• 激励功率 Drive Level：10 μw Typical
• 振动试验 Vibration Test：10 to 55 Hz（1.5mmp-p,lhr）
• 年老化率 Aging Rate a year：≤±3 ppm（首年）
• MARKING,DIMENSIONS AND PIN FUNCTIONS 晶振尺寸及引脚说明

注：

• 晶诺威科技产SMD3225无源贴片晶振的脚1和脚3为频率管脚，没有方向性。
• 该方案为射频类蓝牙应用，建议脚2和脚4接地，以抗干扰。
• 该型号蓝牙芯片已内置调节电容（可通过代码配置），因此晶振无需再外接任何匹配电容。否则可能引发电容值叠加，造成晶振起振困难、频偏或不起振。

Applications 蓝牙应用领域

• Bluetooth Smart Watch 蓝牙智能手表
• Bluetooth Smart Home 蓝牙智能家居
• Bluetooth Intelligent Voice 蓝牙智能语音
• Bluetooth Stereo speaker 蓝牙立体声扬声器
• Bluetooth TWS speaker 蓝牙TWS扬声器
• Bluetooth alarm clock speaker 蓝牙闹钟扬声器

拓展阅读：负载电容的大小对晶振的影响

频率精度

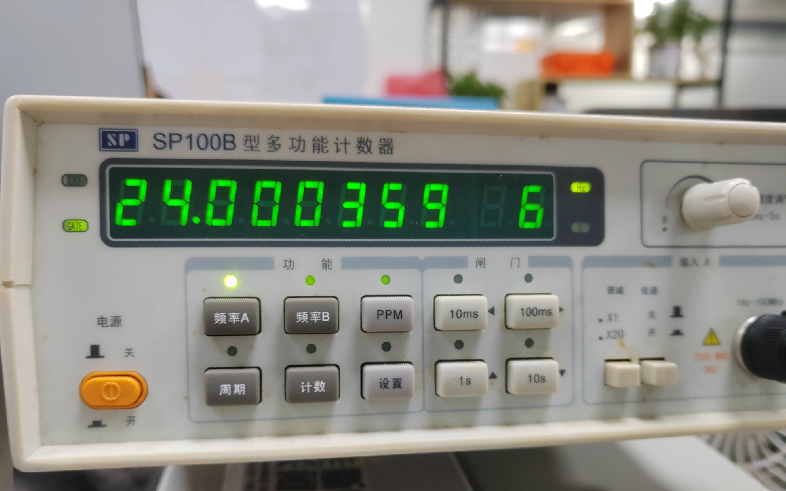

晶振负载电容的大小直接影响到振荡电路的频率。一般来说，负载电容值越小，振荡电路的频率越高。例如，如果晶振的负载电容为20pF，而晶振的谐振频率低于24MHz（如：23.999000），通过调整负载电容的值，可以使频率升至24MHz。反之亦然。

起振时间

负载电容的大小也决定了晶振起振的灵敏度。负载电容值越小，起振灵敏度越高；相反，负载电容值越大，起振灵敏度越低。在实际应用中，例如MHz晶振常用的负载电容有6PF、7PF、8PF、9PF、10PF、11PF、12PF、15PF 、16PF、18PF、20PF等，而KHz晶振常用的负载电容有7PF、12.5PF等。

频率稳定度

负载电容的大小对频率稳定度有显著影响。负载电容值的变化会直接影响到频率的稳定度，进而影响到相位和回路的放大系数。因此，在设计电路时，需要选择合适的负载电容以确保频率的稳定性。

振荡电路平衡性

负载电容能够平衡晶振引脚的电感。由于晶振在高频工作时会有寄生电感，为了平衡电感并实现谐振，需要使用两个小电容来平衡电感。通常，这些电容的选值在6pF至30pF之间。
