脚无源贴片晶振焊盘说明:XTAL,NC 还是 GND？晶诺威科技说明如下：

如上图所示：

1、晶振尺寸为：3.2mm*2.5mm

2、焊盘有缺角标识的为#4脚，对角方向为#2脚。NC：NO CONNECTION，中文意思是：不连接。

3、#1脚和#3脚与内部晶片电路相连，为频率管脚，不具备方向性，因此没有极性之分。

4、从晶振正面透视角度（TOP VIEW）来看，#1、#2、#3、#4呈现为逆时针顺序。

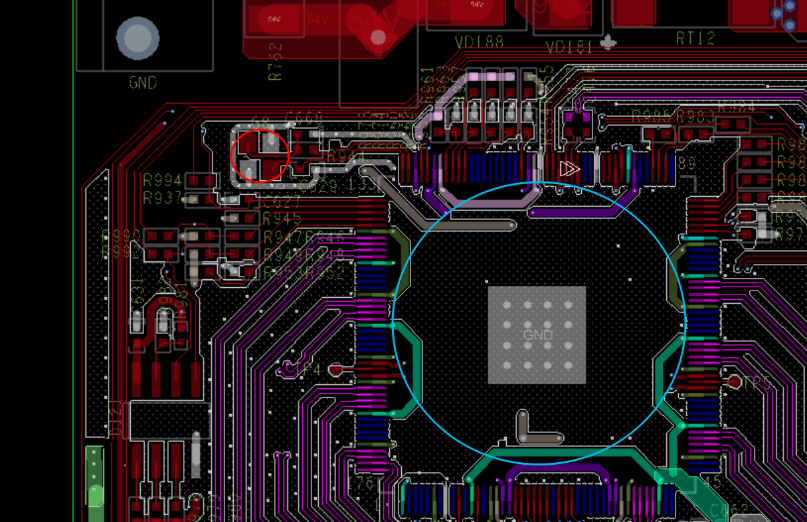

如上图所示：

1、晶振尺寸为：3.2mm*2.5mm

2、焊盘有缺角标识的为#1脚，对角方向为#3脚。#1脚和#3脚与内部晶片电路相连，为频率（XTAL）管脚，不具备方向性，因此没有极性之分。

3、#4脚和#2脚在彼此对角方向。GND为英文GROUND，中文指“地”，即接地的意思。

4、从晶振正面透视角度（TOP VIEW）来看，，#1、#2、#3、#4呈现为逆时针顺序。

注：由于每个厂家的晶振引脚在设计上可能存在功能性差异，建议在使用之前详细阅读相应晶振规格书。
