有源晶振NC空脚接地会工作吗?
答:这需要分情况来看。晶诺威科技解释如下:

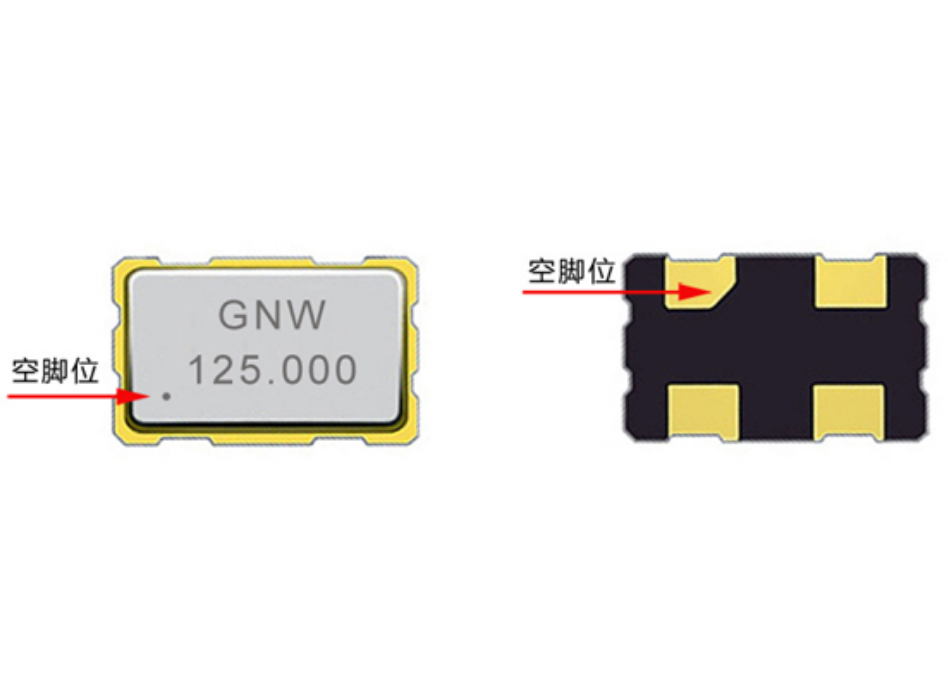

1、 在过去,通常情况下有源晶振一号脚(晶诺威科技产有源晶振#1有圆点标识)被标注为“空脚位”,或有英文缩写“N.C”或英文“NO CONNECTION”等标识,建议“悬空(Floating)”处理等。该脚位内部没有打线与IC连接。因此,不管该一号脚悬空还是接地,均不会影响其正常工作。换句话说,该脚位属于真正的无功能脚。
2、 当前,为了满足智能设备的节能需求,晶诺威科技产有源晶振一号脚均具备三态功能(或E/D使能),其实质为“开关”,与相应芯片配合使用。这意味着若为该脚位提供电压会影响晶振的正常工作。如:小于30%额定输入电压或0,晶振频率输出功能将被关闭,大于70%额定电压,晶振输出功能将被开启。由此可见,如果有源晶振#1脚具备三态(或E/D使能功能),接地(Ground/GND)意为着为其提供了0V的电压,晶振输出功能将被禁止。这也是我们建议有源晶振#1脚接Vcc或悬空(No connection/Floating)的原因。
