如何使用频谱分析仪测试晶振参数？晶诺威科技解释如下：

频谱分析仪是一种常用于测试和分析信号频谱特性的仪器，主要用于测量和分析各种信号的频率、幅度和相位等参数。在测试晶振参数时，频谱分析仪可以帮助我们了解晶振的频率稳定度、频率响应、杂散频率等重要参数。下面将详细介绍如何使用频谱分析仪进行晶振参数测试。

首先，我们需要准备好所需的设备和材料。除了频谱分析仪之外，还需要一台晶振、信号发生器、电缆和连接线等。

第一步，我们需要将信号发生器与晶振进行连接。将一个端口连接到信号发生器的输出端口，另一个端口连接到晶振的输入端口。确保连接稳固可靠。

第二步，将频谱分析仪与晶振进行连接。将一个端口连接到晶振的输出端口，另一个端口连接到频谱分析仪的输入端口。同样要确保连接稳固可靠。

第三步，打开信号发生器和频谱分析仪，并设置好相应的参数。首先，设置信号发生器的输出频率和幅度。根据需要测量的频率范围和信号强度，选择适当的参数。然后，设置频谱分析仪的中心频率和带宽。中心频率应与信号发生器输出的频率相同，带宽则决定了我们能够分析的频率范围。

第四步，进行校准。在进行测试之前，需要对频谱分析仪进行校准，以确保测量结果的准确性。校准过程一般包括零点校准和幅度校准。零点校准是将输入信号为零时的幅度调整为零，保证测量结果不受背景信号影响。幅度校准是将标准信号进行适当的放大或衰减，使其在频谱分析仪显示的幅度与实际信号幅度一致。

第五步，开始测试晶振参数。根据需要测量的参数，选择相应的测试模式和参数设置。例如，如果要测量晶振的频率响应，可以设置信号发生器从低到高逐渐变化频率，然后观察频谱分析仪上的频率响应曲线。如果要测量晶振的频率稳定度，可以设置信号发生器为固定频率，观察频谱分析仪上的频率稳定度曲线。

第六步，分析测试结果。根据频谱分析仪上显示的频谱图和曲线，可以得到晶振的各项参数。例如，通过频率响应曲线可以了解晶振在不同频率下的输出情况，通过频率稳定度曲线可以了解晶振在长时间内的频率变化情况。同时，还可以通过峰值幅度和杂散频率等参数来评估晶振的性能。

最后，根据测试结果进行优化和改进。根据测试结果，我们可以判断晶振的性能是否满足要求，如果不满足，可以对晶振进行进一步的优化和改进。例如，可以调整晶振的结构参数或使用更高质量的晶体材料来提高频率稳定度和频率响应。

总结起来，使用频谱分析仪测试晶振参数需要进行信号发生器与晶振的连接、频谱分析仪与晶振的连接、设置相应的参数、进行校准、开始测试并分析结果，最后进行改进和优化。通过这个过程，可以详细、准确地了解晶振的各个参数，为后续的应用和设计提供有价值的参考。

简化版：使用频谱分析仪测量无源晶振的频率

频谱分析仪是一种用于测量信号频率和功率的电子仪器。以下是使用频谱分析仪测量无源晶振频率的步骤：

连接电路：将无源晶振与适当的外部电路连接，确保电路中的其他元件与无源晶振有效地配合。

连接频谱分析仪：将频谱分析仪的探头连接到无源晶振的输出端，以便观察和测量其频率和功率。

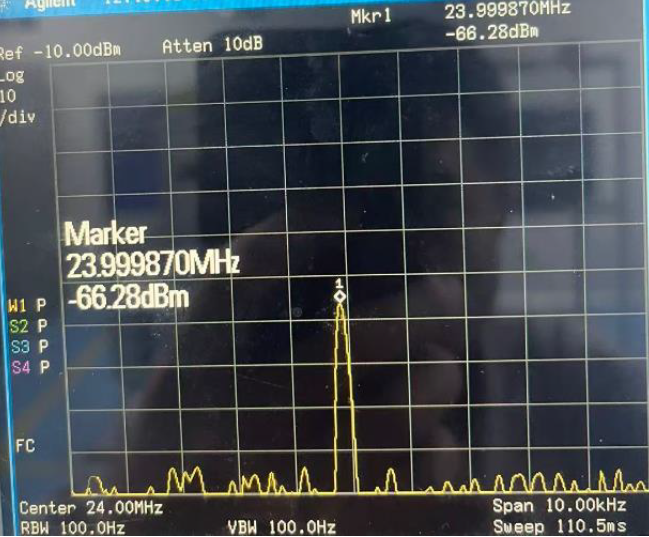

启动频谱分析仪：打开频谱分析仪并调整适当的设置，以便观察和测量信号的频率和功率。测量频率：在频谱分析仪屏幕上观察无源晶振的频谱，并使用仪器的频率测量功能计算其频率。
