（音叉晶振温频曲线）

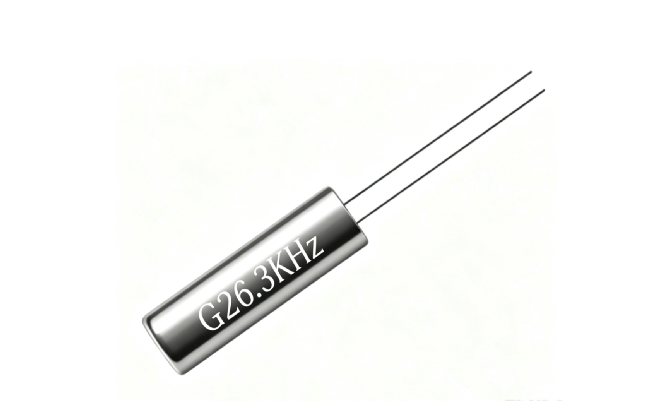

音叉圆柱晶振21.323KHz/26.3KHz/31.2KHz/31.252KHz/34.5KHz/40KHz/60KHz/76.8KHz/77.503KHz电气参数电气参数如下：

两种尺寸可选：圆柱体3mm*8mm、圆柱体2mm*6mm

1、Type型号： Tuning Fork音叉晶振3*8

• Size尺寸:3.0×8.0mm
• Frequency tolerance调整频差：±20ppm (at 25℃)
• Working Temperature Range工作温度(°C)：-10~+60
• Storage Temperature存储温度(°C)：-20~+70
• Load capacitance (CL)负载电容：12.5pF
• Equivalent resistance等效电阻：30KΩ max.
• Excitation level激励功率：1.0μW (2.0μW max.)

2、Type型号： Tuning Fork音叉型晶振2*6

• Size尺寸:2.0×6.0mm
• Frequency tolerance：±20ppm
• Working Temperature Range工作温度(°C)：-10~+60
• Storage Temperature存储温度(°C)：-20~+70
• Load capacitance (CL)负载电容：12.5pF
• Equivalent resistance等效电阻：40KΩ max.
• Excitation level激励功率：1.0μW (2.0μW max.)
