关于晶体振荡器与晶体谐振器的区别，晶诺威科技解释如下：

1、晶体振荡器（Crystal Oscillator）

有源晶体振荡器内置了振荡电路，属于主动频控器件（Active Frequency Controlling Components ）。可以直接输出稳定的时钟信号，无需外部驱动电路。

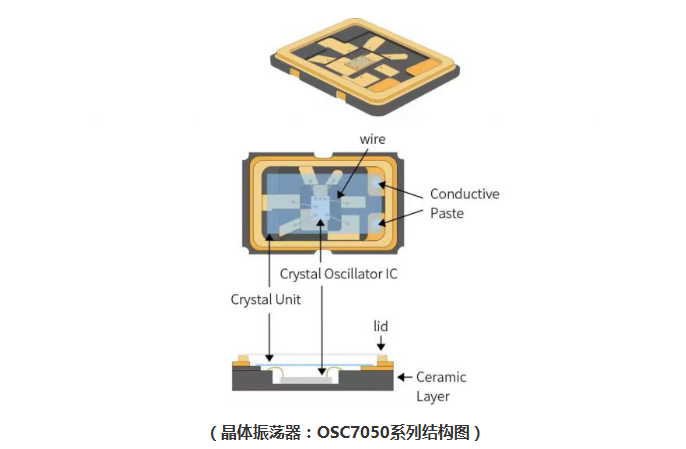

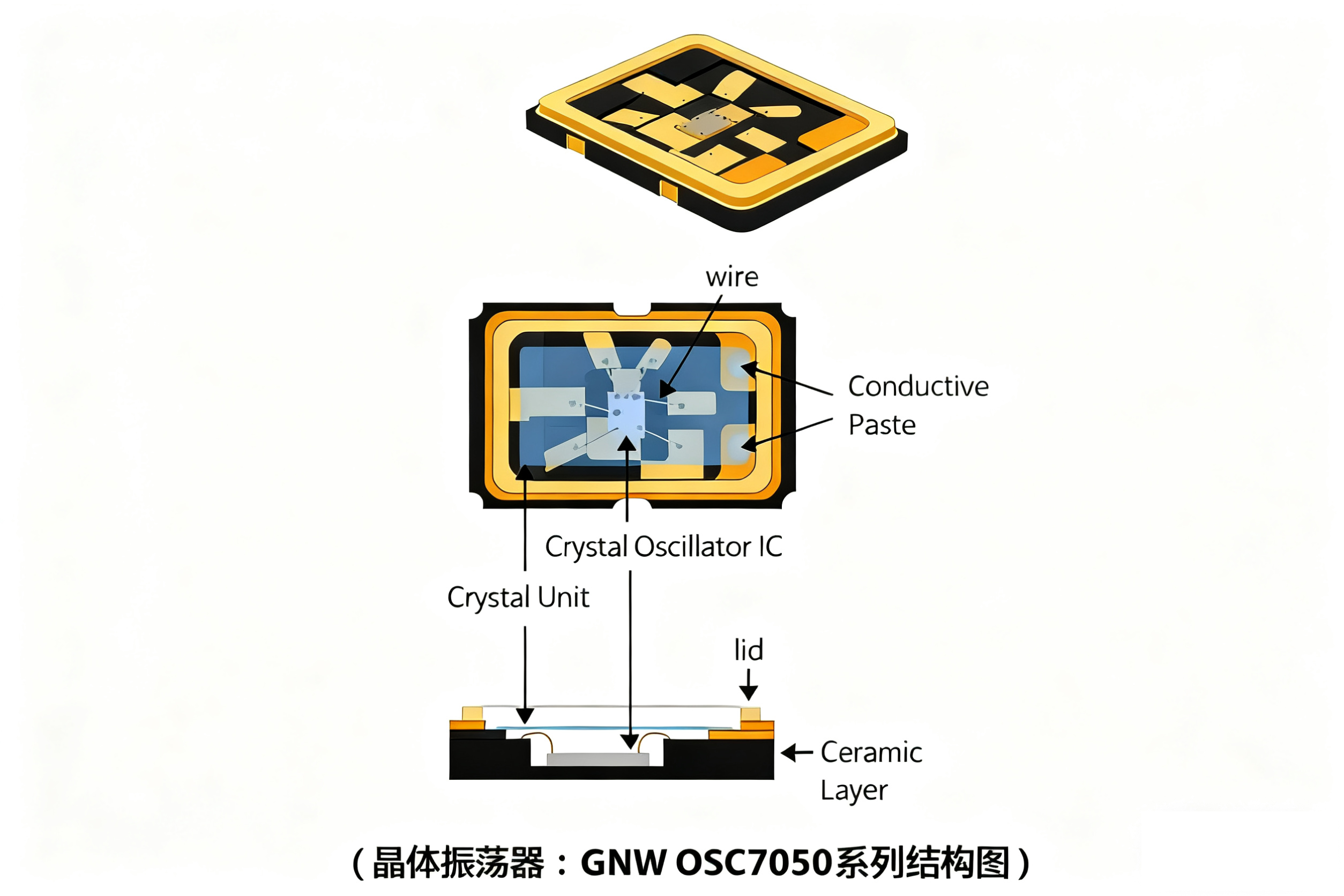

（晶体振荡器：OSC7050系列结构图）

组成：石英晶体 + 振荡电路（通常封装在一起）。

波形：通常为方波或削峰正弦波。

频率：由晶体和内部电路决定，常见频率范围从几kHz到几百MHz。

输出电平：通常为CMOS电平。

优点：使用简单，稳定性高，抗干扰能力强。

2、晶体谐振器（Crystal Resonator）

无源晶体振荡器需要外部电路（如微控制器的振荡电路）来驱动。它本身只是一个石英晶体，没有内置的振荡电路，属于被动频控器件（Passive Frequency Controlling Components）。

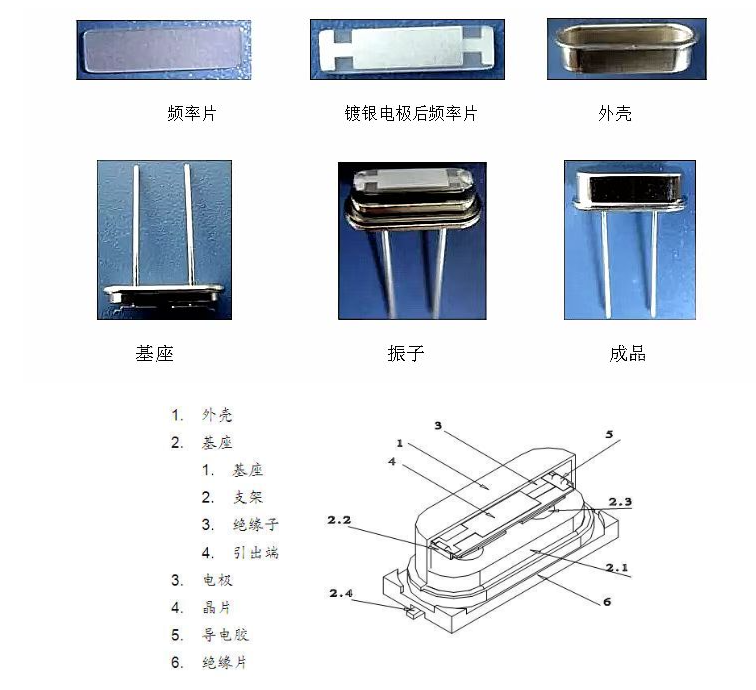

（晶体谐振器：HC-49S结构图）

组成：石英晶体 + 外部驱动电路。

波形：通常为正弦波。

频率：由晶体的物理特性（如：厚度）决定，常见频率有4MHz、8MHz、12MHz、16MHz等。

优点：成本低，设计灵活。

缺点：需要外部电路支持，设计复杂度较高。

晶体谐振器典型电路：

无源晶体振荡器通常与微控制器的振荡引脚（XIN和XOUT）连接，外部需要配置负载电容（通常为10-30pF）以匹配晶体的谐振频率。

注：串联电阻Rext只有在晶振被过驱的情况下方可考虑使用，否则可能造成晶振起振慢或停振。
