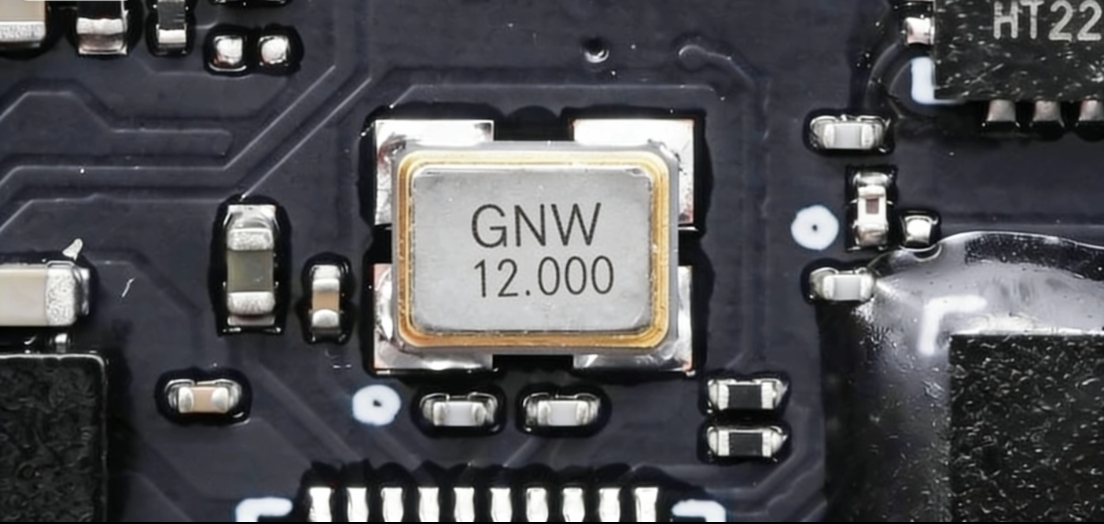

关于SMD3225晶振布线设计，晶诺威科技说明如下：

SMD3225晶振是一种表面贴装（SMD）封装的石英晶体振荡器，尺寸为3.2mm × 2.5mm。它在高频电路中广泛应用，如通信设备、消费电子和工业控制等。为了确保SMD3225晶振的正常工作和稳定性，PCB布线设计非常关键。以下是SMD3225晶振布线的详细指南：

1、 布线基本原则

尽量缩短走线：晶振的走线应尽量短，以减少寄生电容和电感，避免信号衰减和干扰。

避免交叉走线：晶振信号线应避免与其他高频信号线（如时钟线、电源线）交叉，以减少串扰。

接地设计：晶振下方应铺设完整的地平面，以提供良好的屏蔽和回流路径。

对称布线：晶振的两个引脚（XIN和XOUT）的走线应尽量对称，长度一致，以减少相位噪声。

2、 具体布线步骤

（1） 晶振位置

将晶振尽量靠近芯片的振荡引脚（XIN和XOUT），以减少走线长度。

避免将晶振放置在PCB边缘或靠近其他高频元件。

（2） 走线设计

走线宽度：通常为8-12mil（0.2-0.3mm），具体宽度取决于PCB设计规则。

走线长度：尽量控制在10mm以内，越短越好。

走线形状：避免直角走线，使用45°或圆弧走线以减少信号反射。

（3） 负载电容

在晶振的XIN和XOUT引脚附近放置负载电容（通常为10-30pF），并尽量靠近晶振。

负载电容的接地引脚应直接连接到地平面，走线尽量短。

（4） 地平面

在晶振下方铺设完整的地平面，以提供良好的屏蔽和回流路径。

避免在地平面上开槽或分割，以减少噪声干扰。

（5） 电源滤波

如果使用有源晶振，应在电源引脚（VCC）附近放置一个去耦电容（通常为0.1µF），并尽量靠近晶振。

去耦电容的接地引脚应直接连接到地平面。

3、 布线注意事项

避免过孔：尽量不在晶振走线上使用过孔，以减少寄生电感和电容。

远离干扰源：晶振应远离高频信号线、电源线和射频模块，以减少干扰。

散热设计：如果晶振功耗较大，需考虑散热问题，避免过热影响性能。
